工作原理理论
AD8410A 是一款具有宽输入电压范围、高带宽的电流检测放大器，具备 PWM 抑制功能。它采用独特的架构，即使在快速变化的共模电压环境中，也能准确放大微小的差分电流分流电压。

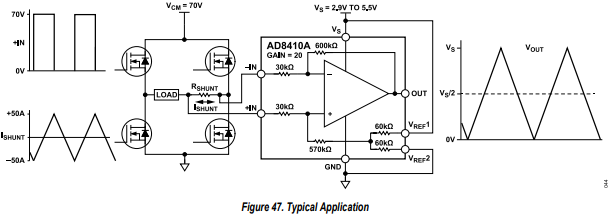

在典型应用中，AD8410A 通过放大连接在输入端的分流电阻上的电压来测量电流，增益为 20 V/V（见图 47）。

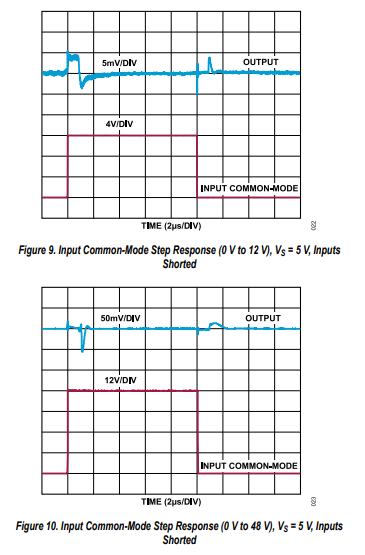

AD8410A 的设计提供出色的共模抑制能力，即使面对如 1 V/ns 那样快速变化的 PWM 共模输入信号也能保持稳定。该器件内部集成了去毛刺（deglitch）电路，有助于减少在存在典型电流检测应用中的共模 PWM 输入信号时，对输出响应的负面影响（如幅度变化和稳定时间）。当 AD8410A 输入端出现较大的共模瞬态时，其输出会保持在大约 1 微秒前的最后值。这使得在共模电压阶跃变化后，AD8410A 输出幅度的变化保持较低且不受干扰。典型的去毛刺时间约为 1 微秒之后，输出开始根据输入端分流电阻上的差分电压稳定到合适的值（见图 9 和图 10）。
AD8410A 采用封装内修正核心（in-package trim core）技术，在整个工作温度范围和共模电压范围内，典型失调漂移为 ±0.21 μV/°C，无需使用斩波和自动归零时钟（这些可能引发应用中的互调干扰）。该架构不会牺牲带宽，典型带宽为 2.2 MHz。
参考输入引脚 VREF1 和 VREF2 通过 60 kΩ 电阻连接到主放大器的正输入端，允许在输出工作范围内任意调整输出失调。当参考引脚并联使用时，从参考引脚到输出的增益为 1 V/V；当参考引脚用于分压供电时，增益为 0.5 V/V。
AD8410A 提供了突破性的性能，同时不妥协于电磁阀控制、电机控制或 DC-DC 转换器等典型应用中对鲁棒性的需求。其抑制 PWM 输入共模电压的能力，以及 DigiTrim 架构所带来的低失调和低漂移特性，使 AD8410A 能够满足这些高要求应用中的整体精度需求。
