ADL8103低噪声放大器芯片的定义、特征及应用

2025/10/31 10:48:11
浏览次数: 3

ADL8103低噪声放大器芯片的定义、特征及应用

定义

ADL8103是一款6 GHz至12 GHz的低噪声放大器（LNA），具有34 dBm的射频输入功率生存能力。ADL8103在8 GHz至10 GHz时提供25 dB的典型增益，在8 GHz到10 GHz时的典型噪声系数为1.7 dB，在8 GHz-10 GHz时1 dB压缩（OP1dB）的典型输出功率为21 dBm，在8 GHz-10 GHz下的典型输出三阶截距（OIP3）为32.1 dBm。该LNA在8 GHz至10 GHz范围内具有36.5 dBm的高输出二阶截距（OIP2），使ADL8103适用于军事和测试仪器应用。标称静态电流（IDQ）可调，在5V电源电压（VDD）下为100mA。ADL8103还具有内部匹配到50的输入和输出Ω.

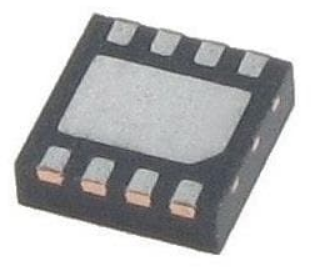

该设备安装在符合RoHS标准的2 mm×2 mm 8引脚LFCSP中，指定在-55°C至+125°C的温度范围内运行。

特征

高输入功率生存能力：6 GHz至12 GHz时为34 dBm

单正电源：标称5V/100mA

RBIAS漏极电流调节引脚

快速过驱动恢复：32 dBm时为25 ns

增益：从8 GHz到10 GHz通常为25 dB

OIP3:8 GHz至10 GHz的典型值为32.1 dBm

噪声系数：8 GHz至10 GHz时典型为1.7 dB

扩展工作温度范围：-55°C至+125°C

应用

测试仪器

军事通信

Radar
