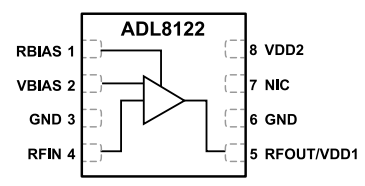

ADL8122宽带低噪声放大器的定义、特征及应用分析

定义

ADL8122是一款宽带低噪声放大器（LNA），工作频率为10 kHz至10 GHz。从2 GHz到6 GHz，典型的增益和噪声系数分别为17dB和2 dB。从2 GHz到6 GHz，1 dB压缩的输出功率（OP1dB）、输出三阶截距（OIP3）和输出二阶截距的输出功率分别为20 dBm、33.5 dBm和37 dBm。标称静态电流（IDQ）可调，在5V电源电压（VDD）下为95mA。内部匹配的DC耦合RF输入和输出引脚需要外部AC耦合电容器以及RFOUT上的abias电感器。此外，RF输入通过连接在VBIAS引脚和RFIN引脚之间的外部电感器偏置。

ADL8122是在伪晶高电子迁移率晶体管（pHEMT）工艺上制造的。该设备安装在符合aRoHS标准的2 mm×2 mm 8导联LFCSP中，指定在-55°C至+125°C的温度范围内运行。

特征

单正电源（自偏置）

电阻器可编程偏置设置

正增益斜率与频率

宽带操作：10 kHz至10 GHz

扩展工作温度范围：-55°C至+125°C

符合RoHS标准，2毫米×2毫米，8引线LFCSP

应用

电信

仪器仪表

雷达

电子战
在线留言询价
推荐阅读
  • ADRF5026单刀双掷 (SPDT) 射频 (RF) 开关的工作原理是社么？
    点击次数: 0
    2026-03-05
    ADRF5026 需要在 VDD 引脚施加正电源电压，在 VSS 引脚施加负电源电压。建议在电源线上使用去耦电容，以滤除高频噪声。所有射频端口（RFC、RF1 和 RF2）均为直流耦合至 0 V，当射频电位等于 0 V 时，射频端口无需隔直电容。射频端口内部已匹配至 50 Ω，因此无需外部匹配网络。在射频传输线上进行阻抗匹配可改善高频下的插入损耗和回波损耗性能。ADRF5026 内部集成了一个驱动器，用于执行逻辑功能并提供简化控制接口的优势。该驱动器具有两个数字控制输入引脚：CTRL 和 EN。当 EN 引脚为低电平时，施加到 CTRL 引脚的逻辑电平决定哪个射频端口处于插入损耗状态，哪个射频端口处于隔离状态。ADRF5026 支持全关断控制。当 EN 引脚为高电平时，无论 CTRL 引脚的逻辑状态如何，从 RF1 到 RFC 的路径以及从 RF2 到 RFC 的路径均处于隔离状态。RF1 和 RF2 端口端接至内部 50 Ω 电阻，而 RFC 端口变为开路反射。ADRF5026 设计为双向结构，具备相等的功率处理能力。射频输入信号 (RFIN) 可施加于 RFC 端口或 RF1/RF2 端口。隔离路径在未选中的 RFx 端口与插入损耗路径之间提供高损耗。理想的上电顺序如下：连接 GND。上电 VDD 和 VSS。应在 VDD 之后上电 VSS，以避免在上电斜坡期间 VDD 上出现电流瞬变。施加数字控制输入。数字控制输入的相对顺序并不重要。然而，若在 VDD 供电之前先对数字控制输入上电，可能会无意中正向偏置并损坏内部 ESD 保护结构。为避免此损害，请使用串联 1 kΩ 电阻限制流入控制引脚的电流。若控制器输出在 VDD 上电后仍处于高阻态且控制引脚未被驱动至有效逻辑电平，则可使用上拉或下拉电阻器。将射频输入信号施加至 RFC、RF1 或 RF2。理想的断电顺序是上电顺序...
  • HMC465放大器毫米波 GaAs MMIC 的安装与键合技术
    点击次数: 0
    2026-03-05
    毫米波 GaAs MMIC 的安装与键合技术电子元器件芯片应直接通过共晶焊或导电环氧树脂粘贴到接地平面上。推荐使用厚度为 0.127mm（5 mil）的氧化铝薄膜基板上的 50 欧姆微带传输线，用于将射频信号引入和引出芯片（下图）。若必须使用厚度为 0.254mm（10 mil）的氧化铝薄膜基板，则应将芯片抬高 0.150mm（6 mil），使芯片表面与基板表面齐平。实现此目的的一种方法是：先将厚度为 0.102mm（4 mil）的芯片粘贴到厚度为 0.150mm（6 mil）的钼散热片（moly-tab）上，再将该散热片粘贴到接地平面（下图）。微带基板应尽可能靠近芯片放置，以最小化键合线长度。典型的芯片至基板间距为 0.076mm 至 0.152mm（3 至 6 mil）。操作注意事项请遵循以下预防措施，避免造成永久性损坏。存储： 所有裸片均置于华夫格或凝胶基 ESD 防护容器中，然后密封于 ESD 防护袋内运输。一旦打开密封的 ESD 防护袋，所有芯片应储存在干燥氮气环境中。清洁度： 在洁净环境中操作芯片。切勿尝试使用液体清洗系统清洁芯片。静电敏感性： 遵循 ESD 防护措施，防止 ≥ ±250V 的静电放电冲击。瞬态干扰： 施加偏置时，应抑制仪器和偏置电源产生的瞬态干扰。使用屏蔽信号线和偏置电缆，以最小化电感耦合拾取。通用操作： 使用真空吸嘴或尖头弯镊子沿芯片边缘夹持芯片。芯片表面可能含有脆弱的空气桥结构，切勿用真空吸嘴、镊子或手指触碰。
  • HMC641A单刀四掷(SP4T)开关的工作原理是什么？
    点击次数: 1
    2026-03-05
    HMC641A 电子元器件需要在 VSS 焊盘施加负电源电压，并在 CTRLA 和 CTRLB 焊盘提供两个逻辑控制输入，以控制 RF 路径的状态。根据施加到 CTRLA 和 CTRLB 焊盘的逻辑电平，一条 RF 路径处于“插入损耗”状态，而其余三条路径则处于“隔离”状态（见下图）。“插入损耗”路径负责在 RF 掷出焊盘与 RF 公共焊盘之间传导 RF 信号；“隔离”路径则在 RF 掷出焊盘（内部端接至 50 Ω 电阻）与插入损耗路径之间提供高衰减。理想的上电顺序如下：将芯片底部接地。为 VSS 供电。为数字控制输入供电。逻辑控制输入的相对上电顺序无关紧要。但需注意：若在 VSS 供电之前先给数字控制输入供电，可能导致内部静电放电（ESD）保护结构意外正向偏置，从而造成损坏。施加 RF 输入信号。该设计为双向结构：RF 输入信号可施加于 RFC 焊盘，此时 RF 掷出焊盘作为输出；或 RF 输入信号也可施加于 RF 掷出焊盘，此时 RFC 焊盘作为输出。所有 RF 焊盘均已通过直流耦合至 0 V，因此当 RF 线路电位等于 0 V 时，无需在 RF 焊盘处添加隔直电容。断电顺序应为上电顺序的逆序。
  • 什么是HMC830LP6GE宽带宽的小数-N 锁相环（PLL）电子元件？
    点击次数: 1
    2026-03-05
    HMC830LP6GE 是一款低噪声、宽带宽的小数-N 锁相环（PLL）电子元件，其内部集成了一个基频为 1500 MHz 至 3000 MHz 的压控振荡器（VCO），以及一个内置 VCO 输出分频器（支持除以 1/2/4/6…60/62）。二者协同工作，使 HMC830LP6GE 能够生成从 25 MHz 至 3000 MHz 的频率。其集成的相位检测器（PD）和 delta-sigma 调制器可工作在高达 100 MHz 的频率下，从而实现更宽的环路带宽与优异的频谱性能。HMC830LP6GE 在全频段范围内具备相位噪声和无杂散性能，可有效最小化阻塞效应，并提升接收机灵敏度与发射机频谱纯度。其卓越的底噪水平（ -170 dBc/Hz）使其成为多种应用的理想信号源——例如：RF 混频器的本振（LO）、高频数据转换器的时钟源，或超低杂散应用中的可调谐参考源。HMC830LP6GE 的其他特性包括：RF 输出功率控制（0 至 9 dB，步长 3 dB）输出静音（Mute）功能delta-sigma 调制器“精确频率模式”，可使用户生成零频率误差的输出频率
  • HMC833LP6GE 锁相环(PLL)的通用输出（GPO）引脚解析
    点击次数: 1
    2026-03-05
    PLL 共享 LD_SDO（锁定检测/串行数据输出）引脚以执行多种功能。虽然该引脚最常用于通过 SPI 从芯片读取锁存寄存器数据，但它也能导出各种有趣的信号和实时测试波形（包括锁定检测）。该引脚由一个三态 CMOS 驱动器驱动，输出阻抗约为 200 Ω。它关联有逻辑控制电路，可动态选择何时启用驱动器，以及决定从芯片导出哪个信号。在默认配置下，上电复位后，输出驱动器处于禁用状态，仅在适当寻址的 SPI 读周期期间才驱动输出。这允许其与其他设备共享同一总线上的输出。根据 SPI 模式的不同，SPI 读周期的“读取部分”被不同地识别：HMC SPI 模式：驱动器在 SPI 读周期的最后 24 位期间启用（写周期不启用）。Open SPI 模式：只要芯片被寻址即启用驱动器 —— 即，在 SEN 上升沿之前，SPI 周期的最后 3 位为 “000b”（见注 A）。为了监控任何 GPO 信号（包括锁定检测），请设置 Reg 0Fh[7] = 1，使 SDO 驱动器始终保持激活状态。这将阻止 LDO 驱动器进入三态，意味着 SDO 线无法与其他设备共享。芯片会在 SPI 读操作期间自动从 GPO 数据切换回 GPO 数据并导出 SDO 信号（见注 B）。为防止这种自动数据选择，并始终选择 GPO 信号，请设置 “Prevent AutoMux of SDO”（Reg 0Fh[6] = 1）。此操作下的相位噪声性能较差且未表征。此外，GPO 输出不应在正常运行中频繁切换，否则频谱性能可能下降。请注意，还有其他可用控制选项，若需与其他设备共享总线时可能有用：即使芯片被禁用，也允许驱动器保持激活（受上述条件约束）→ 设置 Reg 01h[7] = 0。完全禁用驱动器 → 设置 Reg 08h[5] = 0（此项优先级最高）。分别禁用驱动器的上拉或下拉部分 → 设置 Reg 0Fh[8] = 1...
