LTM4640IY#PBF开关稳压器芯片的定义、特征及应用分析

2025/10/31 11:00:51
浏览次数: 3

LTM4640IY#PBF开关稳压器芯片的定义、特征及应用分析

定义

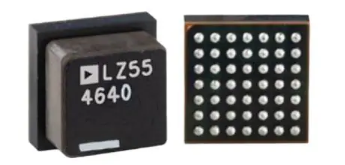

LTM4640 是一款完整的 20 A 降压型开关电源 μModule®（微型模块）稳压器，封装尺寸仅为 6.25 mm × 6.25 mm × 5.07 mm BGA。该封装内部集成了开关控制器、功率 MOSFET、电感以及所需的支持元件。其输入电压范围为 3.1 V 至 20 V，输出电压范围为 0.6 V 至 3.3 V，可通过一颗外部电阻设定。该器件采用高效率设计，可提供高达 20 A 的连续输出电流，仅需外接输入和输出大容量电容即可工作。

LTM4640 支持可选的断续导通模式（DCM）运行，并具备输出电压跟踪功能，便于电源轨时序控制。凭借高开关频率和受控的导通时间谷值电流模式架构，它能在保持系统稳定的同时，对输入电压和负载变化实现极快的瞬态响应。保护功能包括过压保护和过温保护。LTM4640 提供符合 RoHS 标准的终端镀层。

特征

宽输入电压范围：3.1V至20V

0.6V至3.3V输出电压

高达20A直流输出电流

最大总直流输出电压误差±1.5%

差分遥感放大器

快速瞬态响应

外部频率同步

多相并联均流，最高支持4×LTM4640s

电源良好指示灯

过电压和过热保护

49-引脚，6.25mm×6.25mm×5.07mm，BGA封装

应用

电信、数据通信、网络和工业设备

医疗诊断设备

数据存储机架单元和卡

测试和调试系统
