MAX2659低噪声放大器芯片的定义、特征及应用说明

2025/11/3 11:46:36

浏览次数: 3

定义

MAX2659是高增益、低噪声放大器(LNA)，设计为用于GPS、Galileo和GLONASS等应用。芯片采用Maxim先进的硅锗(SiGe)工艺，在提供20.5dB增益和0.8dB超低噪声系数的同时，可使输入参考1dB压缩点以及三阶截至点最化大，分别达到-12dBm和-5dBm。

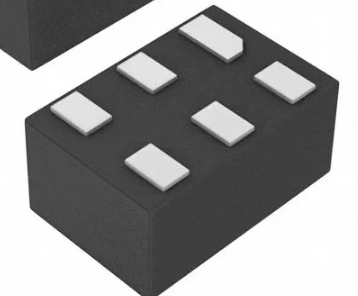

MAX2659采用+1.6V至+3.3V单电源工作，仅消耗4.1mA电流。在关断模式下，器件的电源电流降至低于1µA。MAX2659提供超小尺寸、无铅、RoHS认证的1.5mm x 1.0mm x 0.75mm 6引脚µDFN封装。

特征

• 提高系统性能

• 超低噪声系数：0.8dB

• 高功率增益：20.5dB

• 宽电源电压范围：1.6V至3.6V

• 较低系统成本：较少材料清单和较小尺寸

• 集成50Ω输出匹配电路

• 小尺寸封装：1.5mm x 1.0mm

• 薄外形：0.75mm

• 降低功耗

• 低工作电流：4.1mA

• 关断控制模式，无需外部供电开关

应用

• 汽车导航

• 航空电子

• 带有GPS的蜂窝电话

• 定位移动设备

• 笔记本PC/超便携移动PC

• 个人导航设备(PND)

• 娱乐终端，舰队导航

• 远程信息处理(物品跟踪和库存管理)
