亚德诺低噪声放大器MAX2634的定义、特征及应用分析

2025/11/3 11:49:43
浏览次数: 2

亚德诺低噪声放大器MAX2634的定义、特征及应用分析

定义

MAX2634低噪声放大器(LNA)优化用于315MHz以及433.92MHz汽车遥控门禁系统(RKE)，带有低功耗关断模式。在315MHz下，该LNA具有15.5dB的功率增益及1.25dB噪声系数。同时在2.2V至5.5V电源供电时，消耗的电源电流仅为2.5mA。内置逻辑控制的低功耗关断模式，可将功耗降至0.1µA，并可省掉分立RKE LNA解决方案中执行关断功能所需的2个晶体管。该器件集成了输出匹配电路及隔直元件，进一步减少了外部元件数量；仅需一个电感即可实现输入匹配，达到最佳的噪声系数和输入回波损耗。

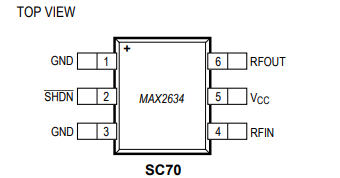

该器件采用6引脚(2.0mm x 2.2mm x 0.9mm)无铅SC70封装，用于需要检测PCB焊接的汽车应用。

特征

• 优化用于308MHz、315MHz、418MHz以及433.92MHz

• 2.2V至5.5V电源电压范围

• 低工作电源电流

• 2.5mA (典型值)、4mA (最大值)

• 逻辑控制关断模式，关断电流为1µA (最大值)

• 315MHz下典型工作特性

• 1.25dB噪声系数

• -12dBm输入IP3

• 15.5dB功率增益

• 汽车级工作温度范围

• -40°C至+125°C

• 所有引脚具有±2.0V (HBM) ESD印脚

• 通过AEC-Q100认证

应用

• 车库开门器

• 远端无线钥匙门禁(RKE)

• 安全系统

• 远端接收机

• 胎压监测系统(TPMS)
