MAX2066可调节增益放大器的定义及特征应用说明

2025/11/3 11:58:35
浏览次数: 5

MAX2066可调节增益放大器的定义及特征应用说明

定义

MAX2066高线性度、数字调节可变增益放大器(VGA)是采用SiGe BiCMOS工艺的单芯片衰减器和放大器，针对50MHz至1000MHz频率范围的50Ω系统而设计。可通过SPI™兼容接口控制作为从机外设的数字衰减器；也允许以1dB步长通过并行总线控制，可调节范围为31dB。该器件还增加了“速射”增益选择，直接设置在4种增益选项的一种，用户可通过SPI接口预先设置四种增益选项。2个控制引脚允许用户快速选择4种定制衰减的任何一个，无需SPI总线编程。

因为每一级电路都具有RF输入和RF输出，通过适当配置可以优化NF (放大器配置为第一级)或OIP3 (放大器配置为最后一级)。该器件还包含具有22dB增益的放大器(放大器本身)，增益最大时NF为5.2dB (包括衰减器的插入损耗)，并提供+42.4dBm的高OIP3。这些特性使得MAX2066能够为众多接收器和发射器提供一个理想的VGA。

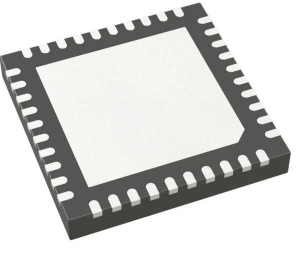

此外，MAX2066采用+5V单电源供电时，具有最优的性能。工作在+3.3V单电源时，性能指标略有降低，可以调节偏置电压在电流损耗和线性度方面进行折中。器件采用紧凑、带裸焊盘的40引脚、薄型QFN封装(6mm x 6mm)，工作在扩展级温度范围(TC = -40°C至+85°C)。

特征

• 50MHz至1000MHz RF频率范围

• 引脚兼容系列包括

• MAX2065 (模拟/数字VGA)

• MAX2067 (模拟VGA)

• 20.5dB (典型值)最大增益

• 100MHz带宽内保持0.4dB的增益平坦度

• 31dB增益范围

• 支持4种“速射”预编程衰减设置选项

• 快速设置4种定制衰减之一，无需SPI总线编程

• 理想用于快速响应和信号阻塞保护

• 避免ADC过驱动

应用

• 电缆调制解调器终端系统(CMTS)

• 蜂窝频段WCDMA和cdma2000®基站

• 固定宽带无线接入

• GSM 850/GSM 900 EDGE基站

• 中频和射频增益级设计

• 军用系统

• RFID手持产品或入口读卡器

• 视频点播(VOD)和DOCSIS®兼容的EDGE QAM调制器

• WiMAX、LTE基站和用户驻地设备

• 无线本地环路
