德州仪器SN74AVC16T245收发器的定义、特征及应用分析

2025/11/4 10:32:57
浏览次数: 5

德州仪器SN74AVC16T245收发器的定义、特征及应用分析

定义

这个16位非反相总线收发器使用两个单独的可配置电源轨。SN74AVC16T245设备经过优化，可在VCCA/VCB设置为1.4 V至3.6 V的情况下运行。该设备可在低至1.2 V的VCCA/VCCB下运行。A端口设计用于跟踪VCCA。VCCA接受1.2 V至3.6 V的任何电源电压。B端口设计用于跟踪VCCB。VCCB接受1.2V至3.6V的任何电源电压。这允许在1.2V、1.5V、1.8V、2.5V和3.3V电压节点之间进行通用的低压双向转换。

SN74AVC16T245设备设计用于数据总线之间的异步通信。该设备根据方向控制（DIR）输入端的逻辑电平，将数据从A总线传输到B总线或从B总线传输到A总线。输出启用（OE）输入可用于禁用输出，从而有效地隔离总线。

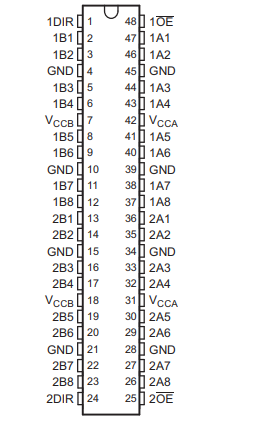

SN74AVC16T245控制引脚（1DIR、2DIR、1OE和2OE）由VCCA提供。

此设备完全适用于使用Ioff的部分断电应用。Ioff电路禁用输出，防止设备断电时通过设备的破坏性电流回流。

VCC隔离功能确保，如果任一VCC输入处于GND，则两个端口都处于高阻抗状态。

为确保通电或断电期间的高阻抗状态，OE应通过上拉电阻器连接到VCCA；电阻器的最小值由驱动器的电流吸收能力决定。

特征

•控制输入VIH/VIL电平参考VCCA电压

•VCC隔离功能——如果任一VCC输入处于GND，则两个端口都处于高阻抗状态

•过压容限输入和输出允许混合电压模式数据通信

•完全可配置的双轨设计允许每个端口在整个1.2 V至3.6 V电源范围内运行

•Ioff支持部分掉电模式操作

•I/O耐受4.6 V

•最大数据速率

-380 Mbps（1.8 V至3.3 V电平移位）

•200 Mbps(

•根据JESD 78，II级锁存性能超过100mA

应用

•个人电子产品

•工业

•企业

•电信
