SN74AVC16T245收发器的电源建议及布局指南!

2025/11/4 10:40:11
浏览次数: 3

电源建议

SN74AVC16T245 收发器器件使用两个独立且可配置的电源轨,VccA 和 VccB。VccA 可接受 1.2 V 至 3.6 V 的任意电源电压,VccB 同样可接受 1.2 V 至 3.6 V 的任意电源电压。A 端口和 B 端口分别设计为跟随 VccA 和 VccB,从而可在 1.2 V、1.5 V、1.8 V、2.5 V 和 3.3 V 任一电压节点之间实现低压双向电平转换。

输出使能(OE)输入电路由 VccA 供电;当 OE 输入为高电平时,所有输出进入高阻态。为确保在上下电过程中输出保持高阻态,OE 引脚必须通过上拉电阻接至 VccA,并且仅在 VccA 和 VccB 完全上电并稳定后才能使能。该上拉电阻的最小值由驱动器的灌电流能力决定。

布局指南

为确保器件可靠性,建议遵循以下常见印刷电路板布局准则:

电源端应使用旁路电容。

使用短走线以避免过量负载。

在信号路径上预留焊盘,以便根据系统需求加载电容或上拉电阻,从而调整信号的上升和下降时间。

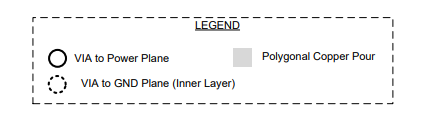

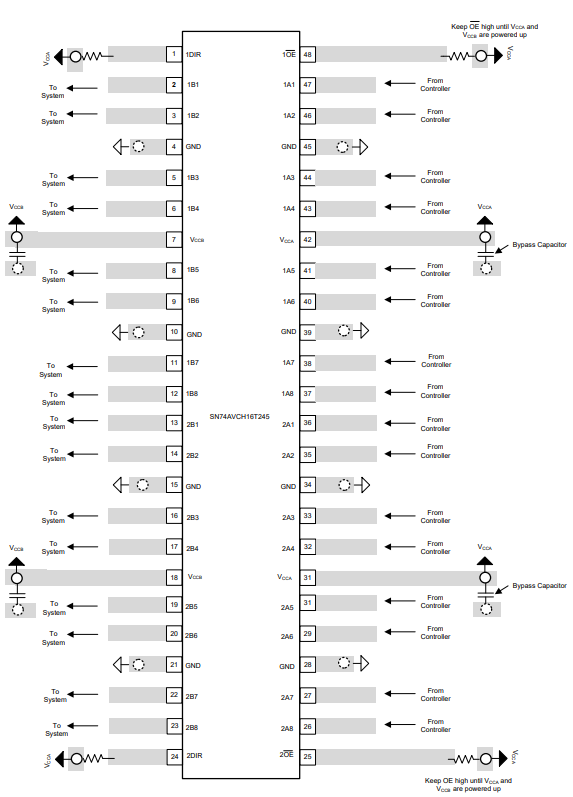

布局示例

SN74AVC16T245收发器的电源建议及布局指南!

SN74AVC16T245收发器的电源建议及布局指南!

在线留言询价
推荐阅读
  • 点击次数: 0
    2026-03-05
    HMC830LP6GE 是一款低噪声、宽带宽的小数-N 锁相环(PLL)电子元件,其内部集成了一个基频为 1500 MHz 至 3000 MHz 的压控振荡器(VCO),以及一个内置 VCO 输出分频器(支持除以 1/2/4/6…60/62)。二者协同工作,使 HMC830LP6GE 能够生成从 25 MHz 至 3000 MHz 的频率。其集成的相位检测器(PD)和 delta-sigma 调制器可工作在高达 100 MHz 的频率下,从而实现更宽的环路带宽与优异的频谱性能。HMC830LP6GE 在全频段范围内具备相位噪声和无杂散性能,可有效最小化阻塞效应,并提升接收机灵敏度与发射机频谱纯度。其卓越的底噪水平( -170 dBc/Hz)使其成为多种应用的理想信号源——例如:RF 混频器的本振(LO)、高频数据转换器的时钟源,或超低杂散应用中的可调谐参考源。HMC830LP6GE 的其他特性包括:RF 输出功率控制(0 至 9 dB,步长 3 dB)输出静音(Mute)功能delta-sigma 调制器“精确频率模式”,可使用户生成零频率误差的输出频率
  • 点击次数: 1
    2026-03-05
    PLL 共享 LD_SDO(锁定检测/串行数据输出)引脚以执行多种功能。虽然该引脚最常用于通过 SPI 从芯片读取锁存寄存器数据,但它也能导出各种有趣的信号和实时测试波形(包括锁定检测)。该引脚由一个三态 CMOS 驱动器驱动,输出阻抗约为 200 Ω。它关联有逻辑控制电路,可动态选择何时启用驱动器,以及决定从芯片导出哪个信号。在默认配置下,上电复位后,输出驱动器处于禁用状态,仅在适当寻址的 SPI 读周期期间才驱动输出。这允许其与其他设备共享同一总线上的输出。根据 SPI 模式的不同,SPI 读周期的“读取部分”被不同地识别:HMC SPI 模式:驱动器在 SPI 读周期的最后 24 位期间启用(写周期不启用)。Open SPI 模式:只要芯片被寻址即启用驱动器 —— 即,在 SEN 上升沿之前,SPI 周期的最后 3 位为 “000b”(见注 A)。为了监控任何 GPO 信号(包括锁定检测),请设置 Reg 0Fh[7] = 1,使 SDO 驱动器始终保持激活状态。这将阻止 LDO 驱动器进入三态,意味着 SDO 线无法与其他设备共享。芯片会在 SPI 读操作期间自动从 GPO 数据切换回 GPO 数据并导出 SDO 信号(见注 B)。为防止这种自动数据选择,并始终选择 GPO 信号,请设置 “Prevent AutoMux of SDO”(Reg 0Fh[6] = 1)。此操作下的相位噪声性能较差且未表征。此外,GPO 输出不应在正常运行中频繁切换,否则频谱性能可能下降。请注意,还有其他可用控制选项,若需与其他设备共享总线时可能有用:即使芯片被禁用,也允许驱动器保持激活(受上述条件约束)→ 设置 Reg 01h[7] = 0。完全禁用驱动器 → 设置 Reg 08h[5] = 0(此项优先级最高)。分别禁用驱动器的上拉或下拉部分 → 设置 Reg 0Fh[8] = 1...
  • 点击次数: 1
    2026-03-05
    工作原理HMC833LP6GE 电子元器件专为超低相位噪声应用而设计,其参考路径、相位检测器和电荷泵均采用极低噪声架构。HMC833LP6GE 包含以下功能模块:参考路径输入缓冲器及 ‘R’ 分频器VCO 路径输入缓冲器及多模数 ‘N’ 分频器ΔΣ 分数调制器相位检测器电荷泵带读写功能的串行端口通用输出(GPO)端口上电复位电路VCO 子系统内置自测试功能VCO 子系统HMC833LP6GE 内含一个可配置工作的 VCO 子系统,支持以下工作模式:基频(fo)模式:1500 MHz 至 3000 MHz除以 N(fo/N)模式:其中 N = 1, 2, 4, 6, 8 … 58, 60, 62(对应频率范围 25 MHz 至 1500 MHz)倍频(2fo)模式:3000 MHz 至 6000 MHz所有模式均可通过 VCO 寄存器进行编程设置,如下图所示。单一环路滤波器设计即可满足 HMC833LP6GE 的全部工作频率需求。
  • 点击次数: 1
    2026-03-05
    HMC860LP3E 是一款 BiCMOS 超低噪声四路输出稳压器。它采用外部去耦的低噪声带隙基准源,以实现最佳片内噪声性能。输出电压调节有多种方法可用于调节该电子元器件每路稳压器的输出电压。对于任意一路输出,若需设置为 5V,只需将对应的 HVx(x=1,2,3,4)引脚接地即可。如需其他电压值,则需外接电阻:若希望输出电压高于默认值,请在 RDx 与 GND 之间连接一个外部电阻;若希望输出电压低于默认值,请在 VRx 与 RDx 之间连接一个外部电阻。下图展示了内部电阻分压器的阻值,用于设定默认输出电压:a. 默认输出为 3V;b. 默认输出为 4.5V。同时给出两个不同电压设置的示例:c. 将默认 3V 输出调整为 3.3V —— 在 RDx 与 GND 之间连接一个 220kΩ 电阻;d. 将同一输出调整为 2.5V —— 在 VRx 与 RDx 之间连接一个 120kΩ 电阻。内部电阻具有 +270 ppm/°C 的温度系数(TempCo)。当使用具有不同温度系数的外部电阻来修改默认输出电压时,相应输出的温度特性会与此规格略有差异,但该差异通常非常小。
  • 点击次数: 0
    2026-03-05
    HMC860LP3E 是一款 BiCMOS 超低噪声四路输出稳压器。它采用外部去耦的低噪声带隙基准源,以实现最佳片内噪声性能。该电子元器件在 0.1 MHz 至 10 MHz 范围内具有高电源抑制比(PSRR),可有效抑制前级开关稳压器的噪声。其四路电压输出非常适用于频率生成子系统,包括 Hittite 公司带有集成 VCO 的广泛 PLL 产品线。稳定性为确保高电流稳压器 VR1 和 VR4 的稳定性,推荐采用以下两种方法:若输出端仅使用一个去耦电容,则该电容的等效串联电阻(ESR)必须在 0.2 Ω 至 2 Ω 之间,以保证在所有负载条件下系统稳定。此要求已在应用电路图中的 VR4 输出端体现。请注意,陶瓷电容通常具有极低的 ESR(谐振时甚至可低至 0.02 Ω),因此在这种情况下,需额外串联一个电阻以确保稳定性。若输出端连接多个电容(常见于对噪声和杂散信号敏感的电路中),另一种替代方案是在负载前、但在 100nF 反馈电容之后,串联一个小阻值电阻。此方法已在应用电路图中 VR1 输出端的 Rs1 处展示。该电阻的最小值为 0.1 Ω,最大值则由允许的输出电压降决定。由于 VR2 和 VR3 的工作电流较低,它们没有特殊的稳定性要求。典型的 10μF 陶瓷电容(ESR ≈ 0.02 Ω)即可满足其稳定性需求。
