ADL5562 是一款低噪声、全差分放大器/ADC 驱动器，采用 3.3 V 电源供电。它无需外部电阻即可提供三种增益选项（6 dB、12 dB 和 15.5 dB），并具有以下带宽性能：6 dB 时为 2.6 GHz，12 dB 时为 2.3 GHz，15.5 dB 时为 2.1 GHz。其差分输入阻抗分别为：6 dB 时为 400 Ω，12 dB 时为 200 Ω，15.5 dB 时为 133 Ω。输出差分阻抗为 10 Ω，输出共模电压可在 1.25 V 至 1.85 V 之间调节。

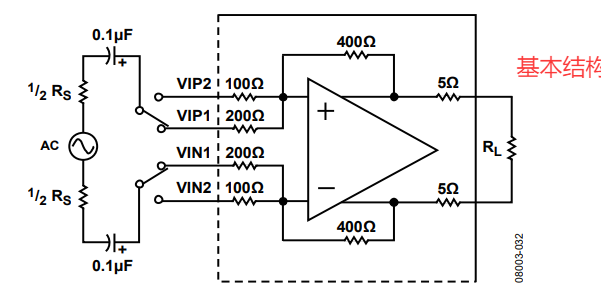

ADL5562 由一个带有片内反馈和前馈电阻的全差分放大器构成。每个输入端的两个前馈电阻可将该引脚可配置放大器设置为三种不同的增益模式：6 dB、12 dB 和 15.5 dB。该放大器设计用于提供高差分开环增益，并具备一个输出共模电路，使用户可通过 VCOM 引脚调节输出共模电压。其设计目标是在高达甚至超过 300 MHz 的频率下实现优异的低失真性能，同时保持低噪声和低功耗（3.3 V 电源下为 80 mA）。
ADL5562 在输入/输出耦合方式上非常灵活。在规定的输入和输出共模电平范围内，其输入和/或输出可支持交流耦合或直流耦合。该器件的输入可配置为单端或差分输入，且两种模式下失真性能相近。由于输入与输出之间存在内部连接，为获得最佳失真性能，输出共模电压应保持在 1.25 V 至 1.85 V 之间。对于直流耦合输入，为获得最佳失真性能，输入共模电压应在 1 V 至 2.3 V 之间。
该器件已在 2 V 峰峰值输入、200 Ω 负载条件下进行特性测试。如果输入采用交流耦合，在未使用外部电路的情况下，输入和输出共模电压将由 VCC/2 设置。
ADL5562 提供由 VCOM 设置的输出共模电压，只要放大器的 VCOM 与 ADC 的 VCOM 匹配，就无需外部元件（如变压器或交流耦合电容）即可直接驱动 ADC。对于直流耦合应用，在所有三种增益设置下，输入共模电压（VCM）都必须通过 VCOM 引脚设定。
