NCP1529降压DC-DC转换器的定义、特征及应用分析

2025/11/4 11:06:54
浏览次数: 3

NCP1529降压DC-DC转换器的定义、特征及应用分析

定义

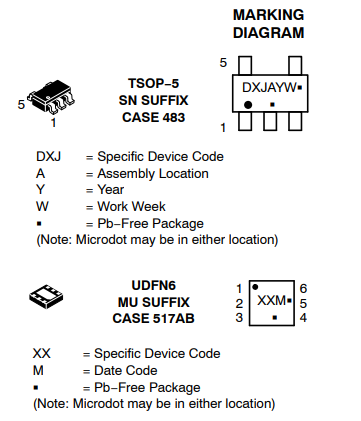

NCP1529降压DC-DC转换器是一种单片集成电路，适用于由单节锂离子或三节碱性/镍镉/镍氢电池供电的便携式应用。该设备能够在0.9 V至3.9 V的外部可调或固定在1.2 V或1.35 V的输出范围内提供高达1.0 A的电流。它使用同步整流来提高效率并减少外部零件数量。该设备还内置了1.7 MHz（标称）振荡器，通过允许使用小电感器和电容器来减小组件尺寸。自动切换PWM/PFM模式可提高系统效率。其他功能包括集成软启动、逐周期限流和热关断保护。NCP1529采用节省空间的薄型2x2x0.5 mm UDFN6封装和TSOP-5封装。

特征

•96%效率，28uA静态电流，0.3uA关断电流

•延长电池寿命和“播放时间”

•1.7 MHz开关频率

•允许使用较小的电感器和电容器

•轻载条件下PWM和PFM模式之间的自动切换

•轻载时功耗低

•输出电压可调，范围为0.9V至3.9V

•即使在PFM模式下，也能实现一流的低纹波

应用

•移动电话、智能手机和PDA

•数码相机

•MP3播放器和便携式音响系统

•无线和DSL调制解调器

•USB供电设备

•便携式设备
