IXD_604SI & SIA高速栅极驱动器的定义、特征及应用分析

2025/11/5 9:53:45
浏览次数: 3

IXD_604SI & SIA高速栅极驱动器的定义、特征及应用分析

定义

IXD_604SI和IXD_604SIA是符合AEC Q100标准的汽车级双高速栅极驱动器。两个输出中的每一个都可以提供和吸收4A的电流，同时产生小于10ns的上升和下降时间。输出和输入额定为35V。每个驱动器的输入几乎不受闩锁的影响，专有电路消除了交叉传导和“直通”。IXD_604的环境工作温度范围为-40°C至+125°C，为1级。

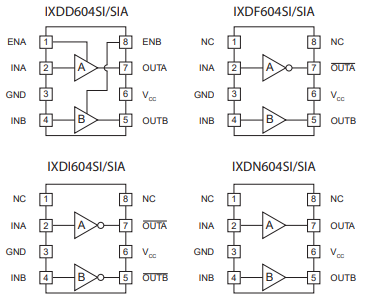

IXDD604是一款具有启用功能的双非反相驱动器。IXDN604是双非反相驱动器，IXDI604是双反相驱动器，并且IXDF604具有一个反相驱动器和一个非反相驱动器。符合AEC Q100标准的IXD_604SIA采用标准的8针SOIC封装，IXD_604SI采用8针Power SOIC封装和裸露的金属背。

特征

•AEC Q100合格

•4A 源/汇驱动电流

•宽工作电压范围：4.5V至35V

•AEC Q100 1级-40°C至+125°C工作温度范围

•逻辑输入可承受高达5V的负摆幅

•输出可以并联，以获得更高的驱动电流

•匹配的上升和下降时间

•低传播延迟时间

•低，10μA电源电流

•低输出阻抗

应用

•汽车DC/DC稳压器

•电子动力转向

•电动汽车动力传动系统

•无刷直流电机
