LTM4627 DC/DC μModule 稳压器的定义及特征说明

2025/11/5 10:10:54
浏览次数: 4

LTM4627 DC/DC μModule 稳压器的定义及特征说明

定义

LTM4627 是一款完整的 15A 输出、高效率、开关模式 DC/DC 电源。封装中内置了开关控制器、功率 FET、电感器和补偿元件。LTM4627 可在一个 4.5V 至 20V 的输入电压范围内运作，支持一个 0.6V 至 5V 的输出电压范围 (由单个外部电阻器来设定)。仅需少量的输入和输出电容器。

电流模式操作实现了多达 4 个 LTM4627 稳压器的精准均流，以获得 60A 输出。高开关频率和一种电流模式架构的运用提供了针对电压和负载变化的快速瞬态响应，而并未牺牲稳定性。该器件支持频率同步、多相 / 均流运作、突发模式操作以及用于电源轨排序的输出电压跟踪功能。

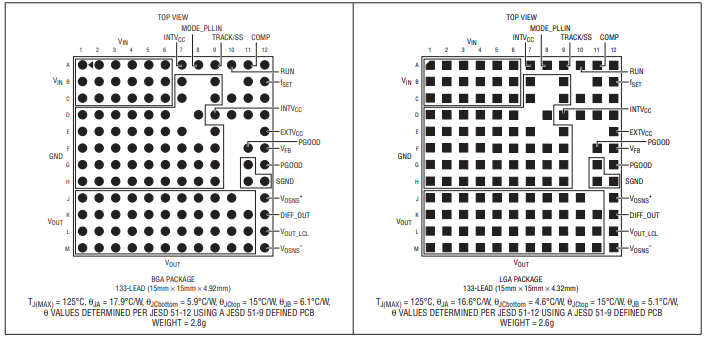

LTM4627 采用耐热性能增强型 15mm x 15mm x 4.32mm LGA 和 15mm x 15mm x 4.92mm BGA 封装。LTM4627 具有符合 SnPb (BGA) 或 RoHS 标准的引脚涂层。

特征

• 完整的 15A 开关模式电源

• 宽输入电压范围：4.5V 至 20V

• 0.6V 至 5V 输出范围

• ±1.5% 总 DC 输出误差

• 用于实现精准稳压的差分远端采样放大器

• 电流模式控制 / 快速瞬态响应

• 频率同步

• 并联均流 (高达 60A)

• 可选的脉冲跳跃或突发模式 (Burst Mode®) 操作

• 软起动 / 电压跟踪

• 效率高达 93% (12VIN、3.3VOUT)

• 过流折返保护

• 输出过压保护

• 小占板面积的表面贴装型扁平 15mm x 15mm x 4.32mm LGA 和 15mm x 15mm x 4.92mm BGA 封装

应用

电信服务器和网络设备

ATCA和存储卡

工业设备

医疗系统
