镁光MT25QU01GBBB多输入/输出串行闪存设备的定义说明

2025/11/5 10:19:35

浏览次数: 8

定义

镁光MT25Q是一款高性能的多输入/输出串行闪存设备。它具有高速SPI兼容总线接口、就地执行（XIP）功能、高级写保护机制和扩展地址访问。创新的高性能双和四输入/输出命令可将READ和PROGRAM操作的传输带宽提高一倍或四倍。

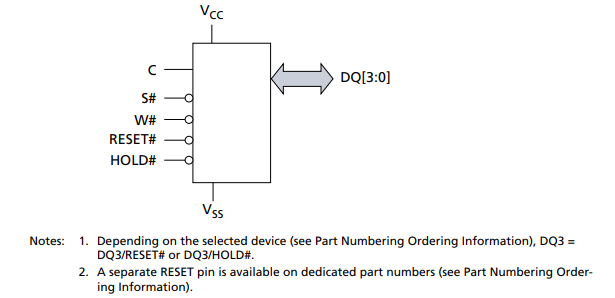

逻辑图

特征

•堆叠式器件（两个512Mb芯片）

•SPI兼容串行总线接口

•单传输速率和双传输速率（STR/DTR）

•时钟频率

–STR中所有协议的最大频率为166 MHz

–DTR中所有协议的最大频率为90 MHz

•双/四I/O命令可将吞吐量提高到90 MB/s

•支持的协议：STR和DTR的扩展、双路和四路I/O

•就地执行（XIP）

•程序/擦除暂停操作

•易失性和非易失性配置设置

•软件重置

•所选零件号的附加复位引脚

•3字节和4字节地址模式——支持128Mb以上的内存访问

•主存储器外的专用64字节OTP区域

–可读且用户可锁定

•擦除功能

–模具擦除

–扇区擦除64KB统一粒度

–子扇区擦除4KB，32KB粒度

•擦除性能：400KB/秒（64KB扇区）

•擦除性能：80KB/秒（4KB子扇区）

•程序性能：2MB/秒

•安全和写保护

–每个64KB扇区的易失性和非易失性锁定和软件写保护

–非易失性配置锁定

–密码保护

–硬件写保护：非易失性位（BP[3:0]和TB）定义保护区大小

–通电期间的编程/擦除保护

–CRC检测原始数据的意外更改
