LT8330电流模式 DC/DC 转换器的定义及特征中文资料

2025/11/6 10:47:49
浏览次数: 3

定义

LT8330 是一款电流模式 DC/DC 转换器芯片，其能够采用单个反馈引脚产生正或负输出电压。该器件可配置为一个升压、SEPIC 或负输出转换器，消耗的静态电流低至 6μA。低纹波突发模式操作能在非常低输出电流条件下维持高效率，并在典型应用中保持输出纹波低于 15mV。采用内部补偿方式的电流模式架构可在很宽的输入和输出电压范围内实现稳定的运作。这款器件内置了集成型软起动和频率折返功能电路，以控制启动期间的电感器电流。2MHz 的工作频率与小封装选项相结合，可造就低成本和高面积利用率的解决方案。

特征

• 输入电压范围：3V至40V

• 超低静态电流和低纹波突发工作模式(Burst Mode®)：IQ = 6μA

• 1A、60V电源开关

• 集成单反馈引脚的正或负输出电压编程

• 固定2MHz开关频率

应用

• 工业和汽车

• 电信

• 医疗诊断设备

• 便携式电子产品

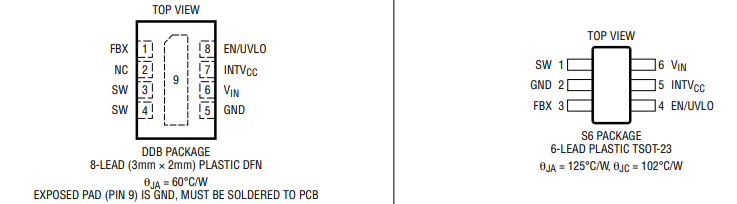

LT8330电流模式 DC/DC 转换器的定义及特征中文资料
