LTC3564降压型稳压器的定义特征及应用中文资料

2025/11/6 11:33:11
浏览次数: 3

定义

LTC®3564是一款采用恒定频率、电流模式架构的高效率、单片式同步降压型稳压器。操作期间的电源电流仅为20μA，并在停机模式中降至≤1μA。2.5V至5.5V的输入电压范围使得LTC3564非常适合单节锂离子电池供电型应用或3.3V至5V输入电压应用。100%占空比可提供低压差操作，从而延长了便携式系统中的电池使用寿命。自动突发模式(BurstMode®)操作可提高轻负载条件下的效率，从而进一步延长电池运行时间。

开关频率在内部设定为2.25MHz，因而允许使用小的表面贴装型电感器和电容器。

LTC3564降压型稳压器的定义特征及应用中文资料

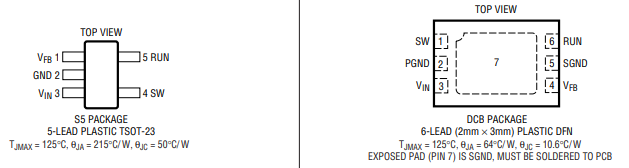

内部同步开关提高了效率，并免除了增设一个外部肖特基二极管的需要。利用0.6V反馈基准电压可容易地支持低输出电压。LTC3564采用扁平(仅高1mm)ThinSOT封装和6引脚(2mmx3mm)DFN封装。

特征

•高效率：达96%

•非常低的静态电流：仅20μA

•1.25A输出电流

•2.5V至5.5V输入电压范围

•2.25MHz恒定频率操作

•无需肖特基二极管

•低压差操作：100%占空比

•0.6V基准可提供低输出电压

•停机模式吸收≤1μA的电源电流

•电流模式操作用于实现卓越的电压和负载瞬态响应

•过热保护

•扁平(仅高1mm)ThinSOT™封装和6引脚(2mmx3mm)DFN封装

应用

行动电话

无线和DSL调制解调器

数字照相机

媒体播放器

便携式仪器

负荷调节点

如有产品型号需求，可直接联系兆亿微波电子元器件商城客服进行咨询及选型。
