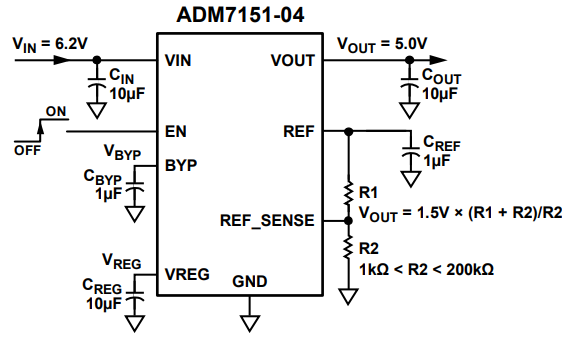

ADM7151是一款低压差(LDO)线性稳压器，采用4.5 V至16 V电源供电，最大输出电流为800 mA。该器件采用先进的专有架构，提供高电源抑制（1 kHz至1 MHz大于90 dB）、超低噪声特性（10 kHz至1 MHz为1.7 nV√Hz），使用一个10 μF陶瓷输出电容，便可实现出色的线路与负载瞬态响应性能。使用两个电阻，输出电压可设为1.5 V至5.1 V范围内的任意电压值。
限流和热过载保护
ADM7151受到保护，不会因电流和热过载保护电路的过度功耗而损坏。ADM7151设计用于在输出负载达到1.3A（典型值）时限制电流。当输出负载超过1.3A时，输出电压降低以保持恒定的电流限制。
包括热过载保护，将结温限制在最高155°C（典型）。在极端条件下（即高环境温度和/或高功耗），当结温开始升至155°C以上时，输出关闭，输出电流降至零。当结温降至140°C以下时，输出再次打开，输出电流恢复到其工作值。
考虑从VOUT到GND发生硬短路的情况。起初，ADM7151的电流限制，使得只有1.3A的电流被引入短路。如果结的自热足够大，导致其温度升高到155°C以上，则热关断会激活，使输出转向并将输出电流降至零。当结温冷却并降至140°C以下时，输出打开并传导1.3 A至短路，再次导致结温升至155°C以上。140°C和155°C之间的这种热振荡会导致1.3 a和0 mA之间的电流振荡，只要输出端仍然存在短路，这种振荡就会持续下去。
电流限制和热限制保护旨在保护设备免受意外过载情况的影响。为了可靠运行，必须从外部限制器件功耗，使结温不超过150°C。
