LT8410IDC-1超低功率升压型转换器的定义中文资料

定义

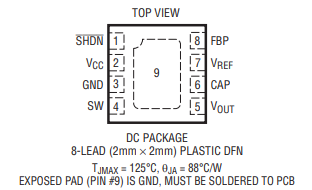

LT®8410/LT8410-1是超低功率升压型转换器，具有集成电源开关、肖特基二极管和输出断接电路。这些器件通过改变峰值电感器电流和开关关断时间来控制功率输送。该控制方案产生了低输出电压纹波，并且在一个很宽的负载范围内实现了高效率。静态电流很低，仅为8.5μA，并在停机模式中进一步减小至0μA。内部断接电路允许在停机期间将输出电压与输入加以隔离。该器件实现了高阻值(12.4M/0.4M)电阻器的片内集成(用于输出电压检测)，从而显著地减小了参考于输入的静态电流。LT8410/LT8410-1还具有一个内置于SHDN引脚的比较器、用于CAP和VOUT引脚的过压保护电路、以及内置软起动电路，并采用纤巧型8引脚2mmx2mmDFN封装。

特征

•超低静态电流

•8.5μA(在运行模式)

•0μA(在停机模式)

•比较器内置于SHDN引脚

•低噪声控制方案

•可调FB基准电压

•宽输入范围：2.5V至16V

•宽输出范围：高达40V

•集成NPN电源开关

•25mA电流限值(LT8410)

•8mA电流限值(LT8410-1)

•集成肖特基二极管

•集成输出断接功能电路

•集成了高阻值(12.4M/0.4M)反馈电阻器

•内置软起动电路(连接在VREF和GND之间的任选电容器)

•提供了针对CAP和VOUT引脚的过压保护功能

•纤巧型8引脚2mmx2mmDFN封装

应用

传感器电源

射频膜继电器电源

通用偏差
