LT8316EFE#PBF是一款微功率、高电压同步降压DC-DC转换器。调节无需使用光隔离器。该器件从出现在变压器第三绕组上的隔离式反激波形对输出电压进行采样。准谐振边界模式可改善负载调整、减小变压器尺寸，并保持高效率。

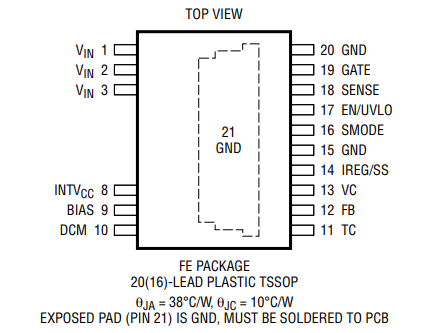

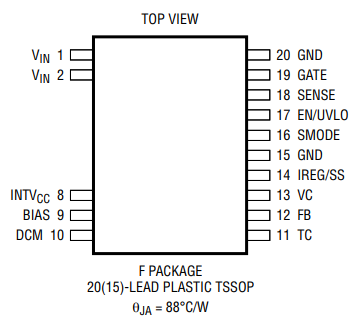

LT8316EFE#PBF同步降压DC-DC转换器引脚图
引脚功能说明
Vin（引脚 1、2、3）：内部 560V 启动 MOSFET 的漏极
在启动过程中，内部耗尽型 MOSFET 从这些引脚汲取电流，为 INTVcc 电容充电。
INTVcc（引脚 8）：内部栅极驱动器偏置电压
在启动期间，来自 Vin 引脚的电流将该引脚充电至 12V。在正常运行时，由 BIAS 引脚通过线性稳压器将该电压维持在 10V。需在该引脚本地并联一个 ≥2.2μF、耐压 ≥15V 的陶瓷电容。
BIAS（引脚 9）：芯片的非稳压输入电源
该引脚通过变压器的第三绕组获取电能，并为 INTVcc 提供电源。需在该引脚本地并联一个 ≥100nF 的电容。
DcM（引脚 10）：断续导通模式检测器
该引脚用于检测开关波形的 dV/dt，确保准确的输出电压采样和准谐振边界模式切换。需在该引脚与第三绕组之间连接一个带串联电阻的电容。
Tc（引脚 11）：温度补偿引脚
该引脚提供一个与绝对温度成比例（PTAT）的电压，在 25°C 时为内部 1.22V 参考电压，并以 4.1mV/°C 的速率随温度升高。用于补偿输出整流二极管的温度漂移。需在该引脚与 FB 引脚之间连接一个合适的电阻。
FB（引脚 12）：反馈引脚
该引脚上的电压被采样并与内部 1.22V 参考电压进行比较和调节。通过将该引脚连接至第三绕组的分压电阻，可设定输出电压。
V（引脚 13）：环路补偿引脚
内部 Gm 跨导放大器根据采样的 FB 电压向该引脚输出误差电流，所产生的电压决定开关频率和功率传输的峰值电流限制。需连接一个串联的 R-C 网络以稳定调节器。
REG/SS（引脚 14）：电流调节/软启动引脚
该引脚输出一个 10μA 的电流，其电压决定输出电流的调节点，由内部电流调节环路控制。可通过连接一个电阻到地来设定电流，或连接一个电容以实现软启动功能。
SMODE（引脚 16）：待机模式引脚
将该引脚连接至 INTVcc 可启用待机模式，此时最低开关频率降至 220Hz，以实现超低静态功耗。连接至 GND 则禁用待机模式。
EN/UVLO（引脚 17）：使能/欠压锁定引脚
只有当该引脚电压高于内部 1.22V 参考电压时，芯片才会工作。可按需连接电阻分压器设定欠压锁定点；若不需要该功能，可直接连接至 BIAS 或 INTVcc。
SENSE（引脚 18）：电流检测引脚
该引脚上的电压用于峰值电流模式控制和电流限制。通过在主功率 MOSFET 与地之间连接一个电流检测电阻来设定电流限制。布局时应尽量紧凑，靠近变压器和输入电容，以降低 EMI 和电压尖峰。
GATE（引脚 19）：栅极驱动输出
将该引脚连接至反激式转换器主功率 MOSFET 的栅极。
GND（引脚 15、20）：地
裸露焊盘（引脚 21，仅限 LT8316FE）：地
应将裸露焊盘焊接至接地平面，以实现散热功能。
