LM1117 是一款在 800mA 负载电流下具有 1.2V 压降的低压降稳压器。提供可调节电压版本，只需两个外部电阻即可将输出电压设置为 1.25V 至 13.8V。此外，该器件还提供五种固定电压：1.8V、2.5V、3.3V 和 5V。
LM1117 具有电流限制和热关断功能。该器件的电路中包括一个齐纳微调带隙基准，用于确保输出电压精度在±1% 以内。为了改善瞬态响应和稳定性，输出端需要一个容值至少为 10µF 的钽电容器。
在正常工作条件下，LM1117稳压器不需要任何保护二极管。对于可调节器件，调节端子和输出端子之间的内阻会限制电流。即使调节端子上有电容器，也不需要二极管来转移稳压器周围的电流。调节引脚可以接收相对于输出电压±25V的瞬态信号，而不会损坏器件。
当输出电容器连接到稳压器并且输入端对地短路时，输出电容器将放电到稳压器的输出端。放电电流取决于电容器的容值、稳压器的输出电压和VIN的下降速率。在LM1117稳压器中，输出引脚和输入引脚之间的内部二极管可以承受10A至20A的微秒级浪涌电流。如果使用极大的输出电容器(≥1000µF)并且输入瞬时对地短路，稳压器可能会损坏。

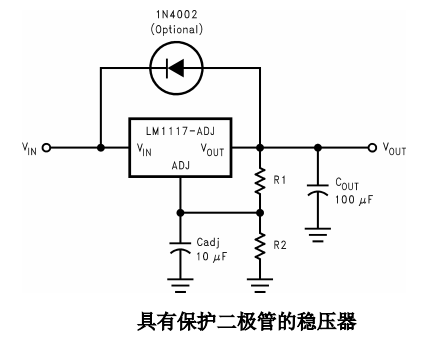

这种情况下，建议在输出引脚和输入引脚之间使用外部二极管来保护稳压器。
