安森美NCP1253高度集成的PWM控制器的定义

定义

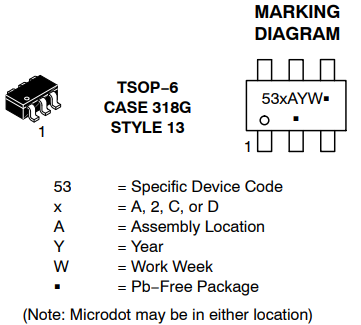

NCP1253是一款高度集成的PWM控制器，能够在微型TSOP-6封装中提供坚固耐用、高性能的离线电源。电源范围高达28V，控制器包含一个在峰值电流模式控制下运行的抖动65kHz或100kHz开关电路。当次级侧的功率开始降低时，控制器会自动将其开关频率降低到26 kHz的最低水平。随着功率的进一步下降，该部件在限制峰值电流的同时进入跳跃循环。为了避免CCM操作中的亚谐波振荡，可以通过在电流感测信号中串联一个简单的电阻器来实现可调斜率补偿。除了基于自动恢复定时器的短路保护外，Vcc引脚上的过电压保护在光耦合器损坏或不利开环操作的情况下保护整个电路。

特征

固定频率65 kHz或100 kHz电流模式控制操作

在轻载条件下，频率可回退至26 kHz并跳过周期

可调斜坡补偿

内部固定4 ms软启动

基于定时器的自动恢复或闭锁短路保护

正常和频率回退模式下的频率抖动

VCC上的OVP已锁定

高达28 V VCC操作

极低的空载待机功率

应用

用于电视、机顶盒和打印机的交直流转换器

笔记本电脑和上网本的离线适配器

如需型号询价及选型，可直接联系兆亿微波电子元器件采购商城客服。
在线留言询价
推荐阅读
  • 亚德诺 LT3950 DC/DC 转换器PCB 布局指南与要点
    点击次数: 2
    2025-12-19
    印制电路板（PCB）布局对所有电源应用的性能影响巨大。IC 与外部世界之间能否实现良好的电气与热连接，往往决定整个系统的成败。务必认真对待、细致规划任何应用板的布局。裸露地焊盘封装底部的裸露地焊盘是 IC 唯一的地回路，若未与地平面形成高质量焊点，芯片将无法正常工作。RT 引脚、补偿网络、PWM 或 CTRL 分压器等模拟地，应单独（Kelvin）连接到该裸露焊盘。输入/输出电容及 LED 负载需另设“功率地”。如有可能，给 INTVCC 的旁路电容再单独设一地。地平面与热管理必须至少放置一层完整地平面，且不能被其他走线割裂，应呈连续、宽大的铜面。若器件通过过孔接地，尽量采用塞孔（filled via）。在裸露焊盘区域尽可能多地放置过孔，将其与地平面相连；具体数量以 PCB 厂工艺上限为准，切勿简单复制他人版图。功率路径除焊好裸露焊盘外，其余功率回路也需宽敞、低阻抗：Vin 与负载走线尽量宽、短。电流检测电阻尽量靠近 IC，ISP、ISN 两条 Sense 线必须并行走线，不允许分岔，以减小差模干扰。SW 节点铜面积最小化：输出电容与外部续流二极管紧靠 IC 放置，缩短“热环路”（hot loop）。若使用外部 PMOS 做负载断开，漏源极用宽铜，但栅极驱动线必须细而短，且功率路径上尽量避免过孔；若无法避免，应并行放置 10 个以上。EMI 抑制尽管 LT3950 内部已做 EMI 优化，但布局仍至关重要：减小 SW 节点面积可降低开关看到的寄生电容，从而削减电流尖峰。若“热环路”面积过大，EMI 性能将显著恶化；务必将输出电容与续流二极管紧贴 IC 的 SW 引脚放置。更多热环路设计细节请参考 ADI 应用笔记 AN136 与 AN139。如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。
  • ADI(亚德诺)推荐型号LT3950的简单介绍
    点击次数: 1
    2025-12-19
    LT3950 是一款多拓扑 DC/DC 转换器，专门设计用于驱动高电流 LED。它包含 1.5A、60V DMOS 开关，并支持外部 PWM 调光 PMOS。LT3950 具有用于调光的内部 PWM 发生器，该发生器将模拟控制信号映射到用于定义 PWM 调光占空比的指数坐标系。使用指数坐标系定义占空比，可在大 LED 电流范围内保持调光分辨率。除了作为恒定电流源之外，LT3950 还提供输出电压调节。如果发生开路 LED 事件，可以用来防止损坏部件。可编程开关频率为提高效率或减小组件尺寸提供了设计灵活性。启用扩频频率调制，可降低 EMI。通过使用外部时钟驱动 SYNC/SPRD 引脚，也可以轻松地使开关频率同步。LED 电流可通过单个外部检测电阻进行编程，并可通过 CTRL 引脚上的模拟信号，将其从零调整至满量程。具备的特征• 可在升压、SEPIC、降压以及升降压模式下工作• 128:1 内部指数刻度 PWM 调光• 宽输入电压范围 (3V 至 60V)• 1.5A、60V 内部开关• 20000:1 100Hz 外部 PWM 调光• ±2% LED 电流和输出电压调节• 用于 PWM 调光的 PMOS 开关驱动器• LED 短路/断路保护和指示应用• 显示器背光照明• 汽车和航空电子设备照明如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。
  • LT8356-1 DC/DC控制器的脉冲宽度调制（PWM）调光
    点击次数: 1
    2025-12-19
    脉冲宽度调制（PWM）调光PWM 可实现 LED 负载的高动态范围调光。采用 PWM 调光时，用一组占空比与目标 LED 电流成比例的脉冲序列来控制负载。在“ON”期间，芯片正常工作；在“OFF”期间，芯片停止开关。停止开关时，补偿节点呈高阻态，以最小化补偿电容电压的变化，从而缩短下一个“ON”到来时的瞬态建立时间。此外，LT8356-1 还提供可选的负载断开功能。断开负载可显著加快关断速度，因为输出电容不再向负载续流；重新“ON”时瞬态建立也更短，输出电容状态受负载影响更小。若要使用外部负载断开，可把一颗 PMOS 与负载串联：PMOS 源极接 ISN 节点，漏极接 LED 负载，栅极接 PWMTG 引脚。PWMTG 电压将在 VISP 与 VISP–8.5 V（典型值）之间切换，以关断或导通该 PMOS。该配置适用于所有支持的功率级拓扑。PWM 引脚支持两种调光模式：外部 PWM：由微处理器等外部器件产生数字信号驱动 PWM 引脚。信号为高时芯片运行，为低时芯片停机，若用了外部 PMOS 则同时断开负载。PWM 接 INTVCC 或 VREF 可进入连续运行；接地则保持空闲。外部 PWM 可支持 500 ns 的“ON”脉宽，在 100 Hz 下实现 20 000:1 的动态范围。为让 1 µs、0.5 A 的窄脉冲仍能快速开启并保证精度，需优化走线，尽量缩短到 LED 的电缆以减小寄生电感。注意：LT8356-1 虽支持亚微秒级“ON”时间，但不支持 0.3 µs 的极短“OFF”时间，因此应避免 CTRL、IADJ 及 PWM 引脚上出现负向毛刺。内部 PWM：PWM 引脚上的模拟电压决定 PWMTG 信号的占空比。内部 PWM 调光电压范围为 0.5 V–1.5 V。内部发生器把该电压转换成 7 位数字量，ADC 采用线性刻度，每码约 7.8 ...
  • LT8356-1 DC/DC控制器的简述及特征应用分析
    点击次数: 1
    2025-12-19
    LT8356-1是一款DC/DC控制器，专为驱动大电流LED而设计。固定频率、电流模式架构可在宽电源和输出电压范围内稳定工作。电压反馈引脚充当多个LED保护功能的输入，使得转换器可以作为恒压源运行。LT8356-1可以实现升压、升压至电池、降压模式、SEPIC和反激式LED驱动器。LT8356-1在负载的高端或低端检测输出电流。CTRL和IADJ输入的乘积提供了输出电流的模拟编程。PWM输入和PWMTG高端PMOS驱动器提供基于时间的精确LED调光能力。由外部数字信号驱动时，PWM输入在100Hz时提供高达20000:1的LED调光比。由恒定电压驱动时，PWM输入从128个内部生成的精确指数间隔的调光比中选择一个，范围从0.78% 到100%。具备的特征• 128:1 内部指数 PWM 调光• 两引脚乘法模拟调光• 内部展频 (SSFM)• 20000:1 100Hz 外部 PWM 调光• 轨至轨 LED 电流检测：0V 至 120V• ±2% LED 电流调节• ±2% 输出电压调节• LED 短路/断路保护和指示• 宽输入电压范围 (5V 至 100V)应用• 高电压LED应用• 汽车前照灯/行车灯• 精确限流稳压器如有型号采购及选型需求，可直接联系兆亿微波电子元器件商城。
  • MAX25503一款4 x 24通道模块化矩阵驱动器
    点击次数: 1
    2025-12-19
    MAX25503是一款4 x 24通道模块化矩阵驱动器。集成电流输出每个可以吸收高达65mA的LED电流。源极驱动引脚在多路复用的基础上向矩阵的列提供电流。设备电源来自外部3.3V或5V电源，而LED电流吸收器输出可以在高达14V的电压下工作。提供反馈输出引脚（FB）来控制外部DC-DC转换器，从而可以优化电压余量并降低整体系统功耗。由于其使用SPI接口的可编程性，该设备非常灵活。可编程参数包括LED电流、单个PWM设置和多路复用比。高速接口最多可控制16台设备。MAX25503提供TQFN和TSSOP封装，工作温度范围为-40°C至+125°C。具备特征•灵活的配置•可编程多路复用比在4:1和1:1之间•集成列驱动器•可编程抖动，提高分辨率•可选的单个可编程延迟•每个输出上可选的伪随机扩频•24排司机•峰值输出电流高达65mA•用于最大调光比的非常窄的最小电流脉冲•可选消除重影常见的应用•中央信息显示器•仪表盘•室内照明•车外后照明
