NCP1253的锁存状态通过内部晶闸管（SCR）保持。当Vcc引脚上的电压超过内部锁存电压时，SCR被触发并立即停止输出脉冲。当发生这种情况时，所有脉冲都会停止，Vcc通常会放电到7V的固定电平：电路被锁存，转换器不再发送脉冲。为了保持锁定状态，必须在零件中注入永久电流。如果电流过低，该部件将解除锁存，转换器将恢复运行。该电流的特征是最小为32 uA，但我们建议包括一个设计裕度，并选择一个大约60 uA的值。测试是锁存该部件并降低输入电压，直到它解除锁存。如果你在Vin=70Vrms时解除锁存，最低电压为85Vrms，你就没事了。如果它过早恢复，你将不得不增加启动电流，不幸的是，这会损害待机功率。

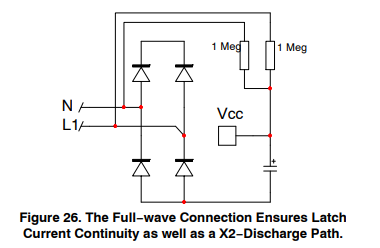

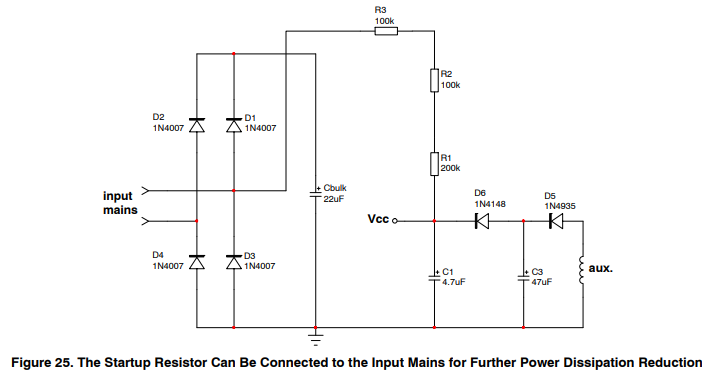

最敏感的配置实际上是图25中提出的半波连接。当电流在10ms的时间段（50Hz输入源）内消失5ms时，锁存器可能会在低线处打开。如果您真的降低了低待机功率设计的启动电流，则必须确保在发生故障事件时SCR中有足够的电流。下面显示了与上述连接的另一种连接方式（图26）：
在这种情况下，电流不再由5ms的“孔”组成，零件可以保持在低输入电压。实验表明，这些2M电阻器有助于将锁存保持在50Vrms以下，从而提供了出色的设计裕度。与图25的解决方案相比，这种方法的待机功率也有所提高。请注意，这些电阻器还可确保X2−电容器放电至0.47 F型。
当VCC引脚中的注入电流降至数据表中规定的最小值以下（室温下为32A）时，SCR会发生失锁。
