CM1624是一种EMI滤波器和线路终端设备的组合，带有集成TVS二极管，用于多媒体卡接口。这种最器件利用固态硅雪崩技术，具有卓越的箝位性能和直流电特性。CM1624经过优化，可保护手机和其他便携式电子设备中的T-Flash/MicroSD接口。CM1624由六个电路组成，包括SD规范要求的串联阻抗匹配电阻器和上拉电阻器。每条线路上都包括TVS二极管，用于ESD保护。
还包括一个额外的TVS二极管连接，用于保护电压（Vcc）总线。SDData0、SDData1、SDData2、SDData3、CMD和CLK线上提供40欧姆的终端电阻值。SDData0、SDData1、SDData2、SDData3和CMD线上还包括25k欧姆的上拉电阻器。这些可以配置为在SD或SPI模式下运行的设备。

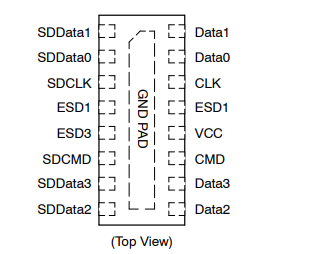

根据IEC 61000-4-2第4级，TVS二极管可有效抑制超过15kV的ESD电压（接触放电）。CM1624采用符合RoHS/WEEE标准的16针UDFN 16针封装。它的尺寸为3.30 x 1.35 x 0.50毫米。引线以0.4mm的间距排列，并采用无铅NiPd进行表面处理。
特征
•具有集成ESD保护的双向EMI/RFI滤波和线路端接
•为IEC61000−4−2提供ESD保护：±15 kV接触放电
•TVS工作电压：5V
•终端电阻器：40
•上拉电阻器：25 k
•每条线路的典型电容：12 pF（VIN=2.5 V）
•六线+Vcc的保护和端接
•固态技术
应用
•T−闪存/MicroSD接口
•MMC接口
•CDMA、GSM、3G手机
