AD4020替代型号CM2431的定义及特征分析

2025/11/11 10:41:11

浏览次数: 5

定义

CM2431是一款高精度、高速、低功耗、预充电输入驱动、20位精密逐次逼近(SAR)模数转换器(ADC)，采用单电源供电。其基准电压VREF由外部提供，并且可以独立于电源电压设置。CM2431的功耗和采样率呈线性变化关系。

CM2431的预充电输入驱动器特性可降低信号链的复杂度和功耗，同时支持较高的通道密度；尤其是在预充电输入驱动器开启时，低输入电流，加上较宽的采样区间，可无需使用专用的ADC驱动器，简化了外围电路设计。

CM2431的输入范围压缩模式使得无需向ADC驱动放大器提供负电源，即可覆盖整个ADC码值范围。输入过压箝位保护ADC输入免受过压事件的影响，尽可能减少了对基准输入管脚的干扰，且无需外部保护二极管。

CM2431高达1.8MSPS的采样率，使用户可以精确捕获高频信号并实现过采样。ADC优异的线性度，能够保证系统过采样后拥有极高的动态范围。通过独立逻辑电源VIO，该芯片可与1.8V、2.5V、3V和5V电压逻辑兼容。

CM2431采用MSOP10型和DFN10型封装，其最佳工作温度范围为−40°C~125°C。

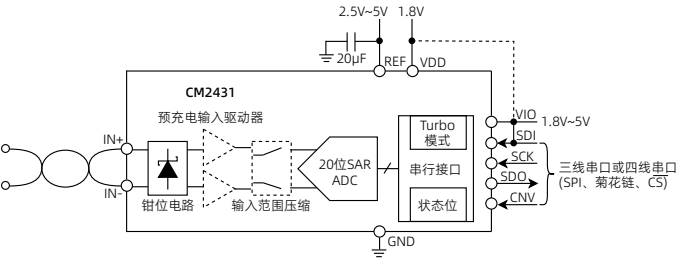

AD4020替代型号CM2431的定义及特征分析

特征

单电源供电：1.8V

逻辑接口电压：1.71V~5.5V

差分模拟输入范围：±VREF(VREF电压范围为2.4V~5.1V)

20位分辨率、无失码

采样率：1.8MSPS

性能

INL：最大值为±4.5ppm

动态范围：105dB(OSR=2)，131dB(OSR=1024)

SNR：100.5dB(fIN=1kHz，VREF=5V)

SNDR：100dB(fIN=1kHz)

THD：-120dB(fIN=1kHz)

片上集成预充电输入驱动器

输入回踢大大降低，输入电流低至0.5μA/MSPS

更宽的采样区间，每个转换周期中接近50%的时间用于采样

首次转换即输出结果并保证转换精度，无流水线延迟

输入范围压缩模式(适合单电源供电)

高达50mA的输入过压箝位保护灌电流

SPI/QSPI/MICROWIRE兼容串行接口

低功耗

80μW(10kSPS，总功耗)

13mW(1.8MSPS，总功耗)

MSOP103mm×3mm和DFN103mm×3mm封装

如有型号产品需求及选型，可直接联系兆亿微波电子元器件采购商城客服。
