ADS1220替代型号CM1310模数芯片的定义及特征说明

2025/11/11 10:51:56
浏览次数: 4

CM1310是一款精密、低功耗、兼容SPI接口、24位ΔΣ ADC，其内部集成了一个低噪声可编程增益放大器(PGA)、两个可编程输出电流源(IDAC)、一个电压基准、一个振荡器、一个低侧开关和一个精密温度传感器。这些特性使得CM1310适用于测量微弱信号，例如电阻式温度检测器(RTD)、热电偶、热敏电阻和桥式传感器。

CM1310能够以高达2kSPS的速率进行数据转换，并且能够在单周期内稳定。输入多路选择器(MUX)可以提供4个单端输入或2组差分输入。针对工业应用，当采样率为20SPS时，数字滤波器能够实现50Hz和60Hz同步抑制。启用PGA时，支持伪差分输入或全差分输入；禁用PGA后，仍提供高输入阻抗和高达4V/V的增益，以及能实现单端测量。

CM1310采用TSSOP16型和QFN16型封装，其工作温度范围均为-40°C至125°C。

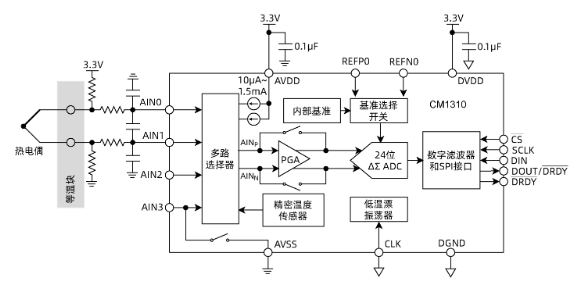

ADS1220替代型号CM1310模数芯片的定义及特征说明

特征

宽电源范围：2.3V至5.5V

可编程增益：1V/V至128V/V

可编程数据速率：高达2kSPS

单周期数据稳定

20SPS时50Hz和60Hz谐波抑制

4个单端输入或2组差分输入

可编程匹配电流源：10μA至1.5mA

内置2.048V基准：温漂典型值为5ppm/°C

兼容SPI接口模式1

低电流消耗：典型值为210μA(占空比模式)

TSSOP16 5mm×4.4mm和QFN16 3.5mmx3.5mm封装

如有型号及选型需求，可直接联系兆亿微波电子元器件商城客服。
