OP2177替代替代型号士模微CM4102放大器芯片的概述分析

2025/11/12 10:23:47
浏览次数: 4

CM4102是由极高精度的双通道放大器组成，具有极低失调电压及失调电压漂移、低输入偏置电流、低噪声及低功耗等特征。使用1000pF以下容性负载时无需外部补偿而保持输出稳定。当电源电压为25V时，每放大器的电源电流典型值715μA。输入端内置500Ω串联电阻，不仅能对内部电路进行保护，同时使得芯片可以接受略微高于电源电压的输入信号，并且保持输出不会反相。

OP2177替代替代型号士模微CM4102放大器芯片的概述分析

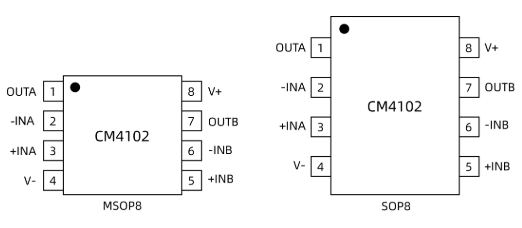

CM4102采用MSOP8型、SOP8型两种封装，其额定工作温度范围为-40℃~125℃，适合各种严苛的工作环境。

特征

低失调电压：最大值为75μV

极低失调电压温漂：0.25μV/℃

低输入偏置电流：0.28nA

低噪声：8.4nV/√Hz

高增益：＞120dB

共模抑制比、电源抑制比：＞120dB

低电源电流：每放大器715μA

双电源供电：±2.5V至±12.5V

单位增益稳定

输入过压输出无反相

内部保护电路支持输入高于电源电压

应用

无线基站控制电路

光网络控制电路

仪器仪表

传感器和控制电路

-热电偶

-电阻式温度检测器（RTD）

-应变电桥

-电流测量

精密滤波器

如有型号及选型技术需求，可直接联系兆亿微波电子元器件采购商城。
