MAX9295D具有GMSL1兼容性的GMSL2双CSI-2串行器

2025/11/14 10:54:57
浏览次数: 5

MAX9295D在发送和接收控制信道数据时，将单端口或双端口MIPI CSI-2数据流转换为GMLL2™或GMLL1™，从而能够通过长度超过15米的电缆实现前向视频和双向控制数据的全双工单线传输。在GML2模式下，设备以3Gbps或6Gbps的固定速率正向运行，以187.5Mbps的固定速率反向运行。在GMSL1模式下，MAX9295D可以与第一代3.12Gbps或1.5Gbps的GMSL1解串器配对，或者与配置为GMSL1方式的GMSL2解串器一起工作高达4.5Gbps。规定在-40°C至+105°C的汽车温度范围内运行，该设备符合AEC-Q100 2级标准。电缆可以是同轴电缆或屏蔽双绞线（STP）。

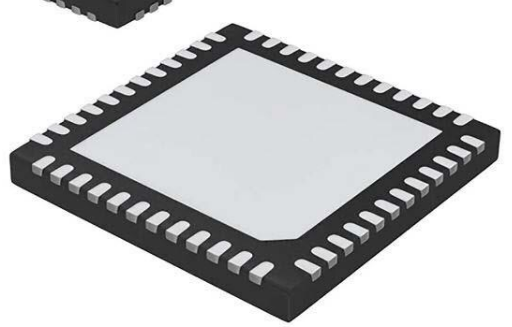

MAX9295D具有GMSL1兼容性的GMSL2双CSI-2串行器

特征

•双4通道MIPI CSI-2 v1.3端口

•80Mbps的MIPI D-PHY v1.2•每条通道2.5Gbps

•4信道CSI-2虚拟信道支持

•支持RAW8/10/12/14/16/20、RGB565/666/888和YUV8-/10位数据类型

•GMSL2模式下的CSI-2输入可接受具有不同视频定时和分辨率的摄像头

•CSI-2 ECC和校验和错误检测和标记

•CSI-2车道重新分配和极性翻转

•可选择3/6Gbps或向后兼容的GMSL1模式的GMSL2•在GMSL1方式下使用GMSL2解串器可工作高达4.5Gbps

•187.5Mbps反向链路，用于小型电缆供电（PoC）滤波器

•用于串行链路BER测试的前向和反向信道PRBS

•用于连续链路边缘诊断的反向信道睁眼监测器

•反向信道自适应均衡允许使用长度超过15m的同轴电缆，带有多个内联连接器

•交叉点开关将输入重新映射为任何所需的解串器输出顺序

应用

•共置传感器

•立体相机

•后视镜

•Radar

•激光雷达

如有型号及选型需求，可直接联系兆亿微波电子元器件采购商城。
