ADI(亚德诺)-ADPM12160 DC-DC转换器的定义及特征说明

2025/11/17 10:09:02

浏览次数: 5

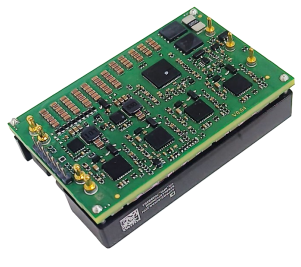

ADPM12160是一款ADI(亚德诺)高功率四分之一砖DC-DC转换器，在半负载时可提供高达98%的效率。ADPM12160是一款非隔离式转换器，可提供完全稳压的12V输出，连续功率水平为1600W，峰值功率能力在有限时间内高达2400W。

特征

•电气

•40V至60V输入电压范围

•12V全稳压输出电压

•热设计功率高达1600W

•峰值功率高达2400W

•半负载时峰值效率高达98%

•完全保护：OTP、输入UVLO和OVLO、输入OCP、输出OVP、输出OCP和SCP

•无最低负载要求

•耦合电感器的快速负载瞬态响应

•远程开/关（REM）的可选逻辑

•PMBus™配置

•事件数据记录器（黑匣子）

•有源均流并联运行

•非隔离

•机械

•行业标准四分之一砖占地面积：58.4mm×36.8mm×15.1mm（2.30英寸×1.45英寸×0.59英寸）

•可选引脚长度：2.79mm、3.70mm或4.32mm

•安全和认证

•IEC/UL/EN/CSA 62368-1

•符合RoHS欧盟指令2011/65/EU和（EU）2015/863

•ISO 9001、TL 9000、ISO 14001、ISO 45001认证的制造工厂

应用

•分布式电源架构

•无线网络

•接入和光网络设备

•企业网络

•集成电路（DSP、FPGA和ASIC）和微处理器驱动的应用

如有型号及选型需求，可直接联系兆亿微波电子元器件采购商城。
