ADI(亚德诺)-ADPL40505A 5.5V、500mA低功耗LDO线性稳压器

2025/11/17 10:18:32

浏览次数: 3

ADPL40505A是ADI(亚德诺)一款5.5V、P沟道金属氧化物半导体（PMOS）低压差（LDO）线性稳压器，可提供高达500mA的负载电流。ADPL40505A具有低功耗操作模式，消耗电源的静态电流非常低。

调节器完全由内部电路保护，可提供可编程的涌入电流限制、输出过电流限制、反向电流限制和热过载保护，防止损坏。ADPL40505A具有800Ω主动放电功能，可快速对输出电容器放电。

ADPL40505A通过使用两个外部反馈电阻器，提供了在0.8V至5.0V范围内可调输出电压的增强灵活性。ADPL40505A采用8针、2mm x 2mm薄双扁平无引线（TDFN）封装。

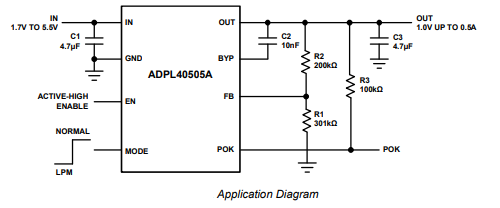

ADI(亚德诺)-ADPL40505A 5.5V、500mA低功耗LDO线性稳压器

特征

•1.7V至5.5V输入电源范围

•0.8V至5.0V输出电压范围

•最大输出电流500mA

•500mA负载时最大压降为120mV（3.6VIN）

•低功耗模式下的20µA空载电源电流

•正常模式下350µA电源电流

•<1µA停机电源电流

•45µVRMS输出噪声，10Hz至100kHz

•10kHz、250mA负载电流和300mV输入输出电压分离时的60dB电源抑制比

•过载、线路和温度变化时直流精度为±2%

•OUT处800Ω的主动放电

•稳定，输出电容为2µF（最小有效）

•可编程软启动率

•过电流和过热保护

•反向电流保护

•电源正常输出

•2mm x 2mm，8针TDFN封装

•-40°C至+125°C工作温度

应用

•移动电话

•数码相机和音频设备

•便携式和电池供电设备
