保护功能
ADPL40505A 线性稳压器通过限流与热关断电路，对过载状况实现全面保护。
若输出短路到地，输出电容沿短路路径放电后，输出电流被限制在 700 mA（典型值）。此时芯片迅速升温，当结温达到 +165 °C 时，热保护电路关闭输出管；冷却至 +150 °C 后自动恢复稳压。若故障持续，输出将在 +150 °C～+165 °C 之间周期性开关。不建议在故障状态或结温高于 +125 °C 下长期工作，以免降低长期可靠性。
在压差（dropout）模式下，电流限值触发点为 850 mA（典型值），一旦触发即降至 700 mA 并保持限流。
反向电流/反向电压保护
当输出电压高于输入电压时，ADPL40505A 提供反向电流保护。内部反向电压检测器一旦检测到 IN 低于 OUT，立即关闭稳压器并断开功率管的体二极管通路，防止任何反向电流。反向电流会流经体二极管，增加功耗并影响长期可靠性，尤其在大电流场合。若系统过热导致芯片温度异常升高，同样会触发热保护。
主动放电
当 EN 引脚拉低时，ADPL40505A 在 OUT 与 GND 之间接入 800 Ω 电阻，对输出电容进行快速放电，可显著缩短放电时间，简化系统电源时序管理。
欠压锁定 (UVLO)
ADPL40505A 的 UVLO 电路对输入电压跌落响应迅速；一旦母线电压低于 UVLO 下降阈值，输出立即关闭。本地输入电容可在大多数应用中防止瞬态掉电。上电时，当 VIN 超过 UVLO 上升阈值后，器件进入就绪状态并开始 VOUT 软启动，确保输出电压平稳上升并顺利进入稳压。为避免进入 dropout，VOUT 软启动斜率应不高于 VIN 上升斜率。某些 VIN 瞬变可能使稳压器跌入 dropout；当 VIN 重新上升、器件退出 dropout 时，输出可能出现过冲。通过使用 Enable 信号或增大 CBYP 电容来延长软启动时间，可避免该现象。
输出电压设定

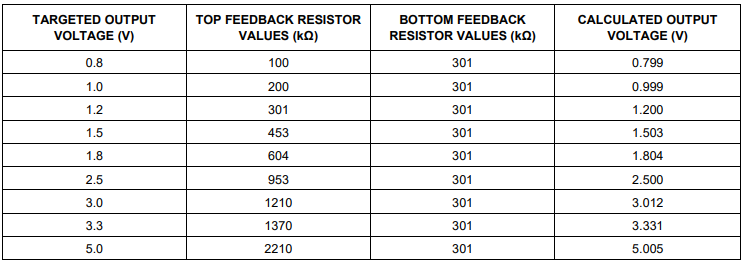

ADPL40505A 通过外部反馈电阻分压器设定输出稳压值，可调范围为 0.8 V – 5.0 V。
为减小 FB 引脚输入偏置电流带来的误差，请将下分压电阻 R1 取 301 kΩ 或更小。
上分压电阻 R2 的计算公式如下：
R2 = R1 × (VOUT / VFB – 1)
其中 VFB 为内部基准电压，等于 0.6 V。
举例：若需设定 VOUT = 1.0 V，则
R2 = 301 kΩ × (1.0 V / 0.6 V – 1) ≈ 200 kΩ
若想进一步优化噪声性能，建议使用更小的 R1 值。
分压电阻的阻值及其精度将直接影响 VOUT 的精度，推荐选用 1 % 或更高精度的电阻。
