CGH40180PP 180 W，射频功率GaN HEMT晶体管 现货

2025/11/18 10:53:14
浏览次数: 5

CGH40180PP是一款无与伦比的氮化镓（GaN）高电子迁移率晶体管（HEMT）。CGH40180PP从28伏轨道运行，为各种射频和微波应用提供了一种通用的宽带解决方案。GaN HEMT具有高效率、高增益和宽带能力，使CGH40180PP成为线性和压缩放大器电路的理想选择。晶体管采用4引脚法兰封装。

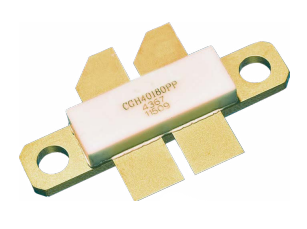

CGH40180PP 180 W，射频功率GaN HEMT晶体管 现货

特征

•工作频率高达2.5 GHz

•1.0 GHz时20 dB小信号增益

•2.0 GHz时15 dB小信号增益

•220 W典型PSAT

•PSAT的效率为70%

•28V操作

应用

•双向私人电台

•宽带放大器

•蜂窝基础设施

•测试仪器

•适用于OFDM、W-CDMA、EDGE、CDMA波形的A类、AB类放大器

如有型号需求及选型，可最直接联系兆亿微波电子元器件采购商城。
