QPF4557 5GHz Wi-Fi 7大功率前端模块概述

2025/11/19 9:55:51
浏览次数: 2

Qorvo®QPF4557是为Wi-Fi 7（802.11be）系统设计的集成前端模块（FEM）。小尺寸和集成匹配最大限度地减少了应用程序中的布局面积。

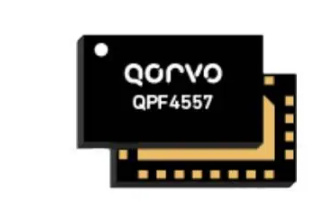

QPF4557 5GHz Wi-Fi 7大功率前端模块概述

性能侧重于优化5V电源电压的PA，以最大限度地降低功耗，使使用数字预失真的系统能够实现RF链的最高线性输出功率和前沿吞吐量。这是在从UNII1-3（5.125至5.925 GHz）的所有信道中实现宽带操作的。

集成了一个具有RF输出的耦合器，用于DPD反馈训练。为了功率控制，提供了一个宽范围、恒斜率电压对数功率检测器用于应用反馈。QPF4557将5 GHz功率放大器（PA）、单极双掷开关（SP2T）、耦合器结构和可旁路低噪声放大器（LNA）集成到一个设备中。

特征

•5170–5895兆赫

•PSAT=+32 dBm

•针对+5 V操作进行了优化

•直流功率=24 dBm时为1.7 W

•33 dB Tx增益

•1.6 dB噪声系数

•14.5 dB Rx增益和7 dB旁路损耗

•Rx路径上的25 dB 2.4 GHz抑制

•集成射频耦合器和直流对数功率检测器

应用

•接入点

•无线路由器

•住宅网关

•客户驻地设备

•物联网

如有型号及选型需求，可直接联系兆亿微波电子元器件采购商城。
