ADRF5050非反射式SP4T开关的定义及特征应用

2025/11/20 14:05:09

浏览次数: 4

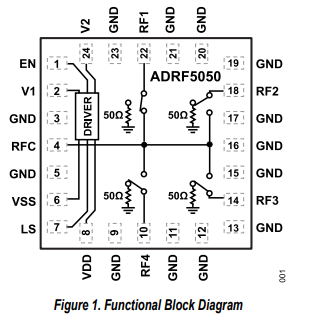

ADRF5050是一款非反射式SP4T开关，采用绝缘硅(SOI)工艺制造。ADRF5050的工作频率范围为100MHz至20GHz，具有低于1.20dB的插入损耗以及高于47dB的隔离性能。对于直通路径，该器件具有33dBm的射频输入功率处理能力。

ADRF5050采用+3.3V和−3.3V双电源供电。该器件还可以采用单正电源电压(VDD)供电，同时负电源引脚(VSS)接地。单电源工作条件需要较低的工作功率，同时保持出色的小信号性能（参见数据手册中的表2）。

ADRF5050采用兼容互补金属氧化物半导体(CMOS)和低压晶体管对晶体管逻辑(LVTTL)的控件。该器件具有使能和逻辑选择控制特性，可分别提供全部关断状态和端口镜像功能。

ADRF5050与ADRF5042和ADRF5043引脚兼容。

ADRF5050非反射式SP4T开关的定义及特征应用

ADRF5050采用符合RoHS标准的24引脚、3mm×3mm、基板栅格阵列(LGA)封装，工作温度范围为−40°C至+105°C。

特征

•超宽带频率范围：100MHz至20GHz

•非反射式50Ω设计

•低插入损耗

•0.9dB（典型值）至6GHz

•1.00dB（典型值）至12GHz

•1.20dB（典型值）至20GHz

•RFx和RFx之间高隔离度

•54dB（典型值）至6GHz

•50dB（典型值）至12GHz

•47dB（典型值）至20GHz

•高输入线性度

•P0.1dB：34dBm（典型值）

•IP3：55dBm（典型值）

应用

•测试仪器仪表

•军用无线电、雷达和电子对抗(ECM)

•微波无线电和甚小孔径终端(VSAT)
