LTC6400-8用于处理DC至300MHz信号的高速差分放大器

2025/11/24 11:24:37
浏览次数: 2

LTC®6400-8是一款用于处理DC至300MHz信号的高速差分放大器。该器件专为以低噪声和低失真的方式驱动12位、14位和16位ADC而设计，但也可以用作一个通用型宽带增益部件。LTC6400-8有上佳的易用性，且所需的支持电路极少。输出共模电压采用一个与输入无关的外部引脚来设定，从而免除了在许多应用中增设变压器或AC耦合电容器的需要。增益在内部固定于8dB(2.5V/V)。

LTC6400-8用于处理DC至300MHz信号的高速差分放大器

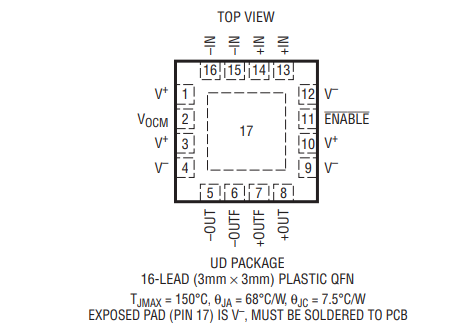

与采用IF增益部件和变压器的替代解决方案相比，LTC6400-8节省了空间和功率。LTC6400-8采用紧凑型16引脚3mmx3mmQFN封装，工作温度范围为-40℃至85℃。

特征

•2.2GHz–3dB带宽

•2.5V/V的固定增益(8dB)

•在70MHz时的-99dBcIMD3(等效OIP3=53.4dBm)

•在300MHz时的-61dBcIMD3(等效OIP3=34.8dBm)

•1nV/√Hz内部运算放大器噪声

•7.6dB噪声系数

•差分输入和输出

•400Ω输入阻抗

•2.85V至3.5V电源电压

•85mA电源电流(255mW)

•可调输出共模电压：1V至1.6V

•DC或AC耦合操作

•最大差分输出摆幅为4.8VP-P

•小外形16引脚3mmx3mmx0.75mmQFN封装

应用

•差分ADC驱动器

•差分驱动器/接收器

•单端到差分转换

•中频采样接收机

•SAW滤波器接口

如有型号采购及选型需求，可直接联系兆亿微波电子元器件采购商城。
