LTC®6400-8 是一款用于处理 DC 至 300MHz 信号的高速差分放大器。该器件专为以低噪声和低失真的方式驱动 12 位、14 位和 16 位 ADC 而设计，但也可以用作一个通用型宽带增益部件。
输出共模电压调节
LTC6400-8 的输出共模电压由 Vocm 引脚设定，该引脚为高阻抗输入。输出共模电压可在 1 V 至 1.6 V 范围内跟踪 Vocm。Vocm 控制的带宽典型值为 14 MHz，主要由连接在 Vocm 引脚上的低通滤波器决定，用于抑制输出端共模噪声。内部共模反馈环路的 −3 dB 带宽约为 400 MHz，可快速抑制任何输出共模电压扰动。Vocm 引脚应通过 0.1 µF 旁路电容连接至直流偏置电压；当与 3 V ADC（如 LT22xx 系列）接口时，可将 Vocm 引脚直接连至 ADC 的 Vcm 引脚。
驱动模数转换器

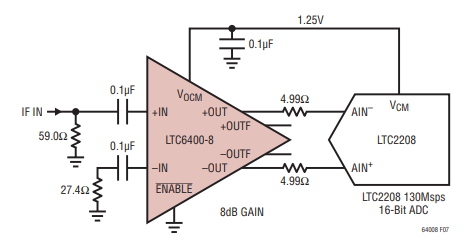

LTC6400-8 专为直接驱动高速 ADC 而设计。图展示了 LTC6400-8 以单端输入方式驱动 16 位、130 Msps 的 LTC2208 ADC。两只 52 Ω 外部电阻可消除 ADC 输入或驱动器输出键合线引起的潜在谐振。LTC6400-8 的 Vocm 引脚与 LTC2208 的 Vcm 引脚相连，设定在 1.25 V。 alternatively，单端输入信号也可通过巴伦转换为差分信号后送入 LTC6400-8 的输入端。
