LT1468-2 可直接替代许多运放应用，只需去掉调零电路即可同时提升直流和交流性能。下面给出推荐的 LT1468-2 调零电路。
失调调零
增益 ≥ 2 时稳定
LT1468-2 是 LT1468 的“欠补偿”版本，直流精度完全相同，但内部补偿电容被减小，只有在闭环增益 ≥ 2 时才保证稳定。
一般来说，只要运放周围的闭环增益 ≥ 2，就应选用欠补偿版本，因为它能提供最佳的交流性能；若增益 < 2，则应选用单位增益稳定版本。
“增益”的正确定义是：从输出到差分输入的反馈系数之倒数，需计入所有相关寄生参数。与所有反馈环路一样，环路的稳定取决于该反馈系数在总环路增益穿越 0 dB 处的取值。因此，某些电路的直流增益虽低，但高频增益足够，仍可用非单位增益稳定型运放保持稳定——典型的例子是许多电流输出型 DAC 的缓冲电路。
布板与无源器件
为了把 LT1468 的直流和交流性能发挥到极致，布板细节至关重要。
交流性能（如快速建立）
使用完整地平面
尽量缩短引线长度
RF 级旁路电容 0.01 µF–0.1 µF 与低 ESR 钽电容 1 µF–10 µF 并联使用
直流性能
采用“星形”接地
保持两输入走线等长
把漏电流降到最低（例如：输入与 15 V 电源之间有 1.5 GΩ 的漏阻，就会产生 10 nA 电流，已达 IB 最大规格）
减少板漏
在输入端周围布一圈保护环（guard ring），并将其电位设定到与输入相近
– 反相配置：保护环接地
– 同相配置：保护环接反相输入（注意输入电容会增大，可能需要下面提到的补偿电容）
微伏级误差也可能来自外部电路
由输入接点处异种金属的温度梯度引起的热电势，可能超过放大器本身的漂移
应减小器件引脚上的气流，尽量剪短引脚，两输入引脚紧靠在一起并保持同温
第 8 脚勿接任何信号，该脚仅用于工厂微调反相输入偏置电流。

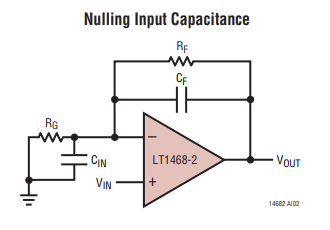

反馈电阻 RF 与增益设定电阻 RG 在反相输入端的并联组合，会与输入电容 Cin 形成一个极点，可能导致峰化甚至振荡。可用反馈电容 Cp 进行补偿：
Cp = (RG · Cin) / RF
该电容可抵消输入极点，优化动态性能。
若直流噪声增益为 1 且 RF 取值较大，则 Cp 应 ≤ ½ Cin。
