ADRF5549射频前端芯片操作原理分析

2025/11/25 10:24:22

浏览次数: 4

供电要求

ADRF5549 需要向以下引脚提供正电源电压：

VDD1-ChA、VDD2-ChA、VDD1-ChB、VDD2-ChB 和 SWVDD-ChAB。

请在电源线上使用旁路电容以滤除噪声，并在 BP-Chx 和 PD-ChAB 数字控制引脚上串联 300Ω 电阻，以防止毛刺和过流。

信号路径选择

当 SWCTRL-ChAB 设置为高电平时，ADRF5549 进入发射模式。此时，若将射频信号输入到 ANT-ChA 和 ANT-ChB，信号路径将分别连接为：

ANT-ChA → TERM-ChA

ANT-ChB → TERM-ChB

当 SWCTRL-ChAB 设置为低电平时，ADRF5549 进入接收模式。此时，若将射频信号输入到 ANT-ChA 和 ANT-ChB，信号路径将分别连接为：

ANT-ChA → RxOUT-ChA

ANT-ChB → RxOUT-ChB

接收模式下的工作方式

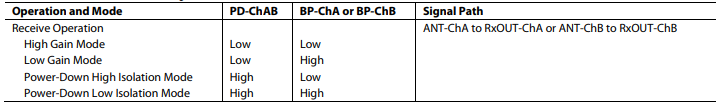

在接收模式下，ADRF5549 支持以下四种状态（见表6）：

高增益模式

低增益模式

断电高隔离模式

断电低隔离模式

模式选择逻辑

ADRF5549射频前端芯片操作原理分析

当 PD-ChAB 为低电平时，LNA 上电，用户可选择：

高增益模式：将 BP-ChA 或 BP-ChB 设为低电平

低增益模式：将 BP-ChA 或 BP-ChB 设为高电平

当 PD-ChAB 为高电平时，芯片进入断电模式，用户可选择：

断电高隔离模式：将 BP-ChA 或 BP-ChB 设为低电平

断电低隔离模式：将 BP-ChA 或 BP-ChB 设为高电平

上电时序

要正确上电 ADRF5549，请按以下顺序操作：

将 GND 接地

给 VDD1-ChA、VDD2-ChA、VDD1-ChB、VDD2-ChB 和 SWVDD-ChAB 上电

给 SWCTRL-ChAB 上电

给 PD-ChAB 上电

给 BP-ChA 和 BP-ChB 上电

将射频输入信号接入 ANT-ChA 和 ANT-ChB

断电时，请按相反顺序执行上述步骤。
