LTC4214负低压热插拔控制器的简述分析

2025/11/25 10:28:31
浏览次数: 4

LTC4214负电压热插拔(HotSwap™)控制器允许在带电背板上安全地进行电路板的插拔操作。输出电流受控于三个电流限制级：一个定时电路断路器、主动电流限制功能电路和一个负责在最坏灾难性故障情况下限制峰值电流的快速正向通路。

可调的欠压和过压检测器在输入电源超过期望的工作范围时将负载断接。LTC4214可控制范围从接近0V至–16V的负电源。一个多功能定时器负责延迟初始启动并控制电路断路器的响应时间。当检测到过大的MOSFET漏极电压时该响应时间将加速，从而把MOSFET保持在其安全工作区(SOA)之内。一个可调软起动电路用于控制启动时的MOSFET浪涌电流。一个电源良好状态输出可在启动时使能电源模块，或在电路断路器跳变的情况下停用电源模块。

LTC4214负低压热插拔控制器的简述分析

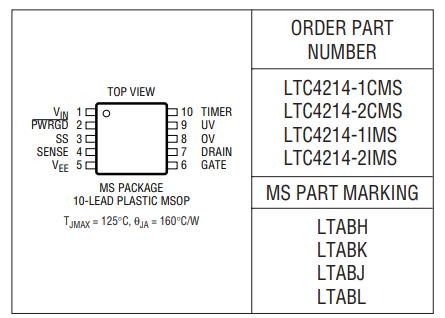

LTC4214-1电路断路器故障超时之后执行锁断操作。LTC4214-2则在故障之后执行自动重试操作。LTC4214采用10引脚MSOP封装。

特征

•允许在带电背板上安全地进行电路板的插拔操作

•可控制0V至–16V的电源

•可调的模拟电流限制和电路断路器定时器

•快速响应时间可限制峰值故障电流

•可调的软起动电流限制

•具漏极电压加速响应的可调定时器

•可调的欠压/过压保护

•LTC4214-1：在发生故障后执行锁断操作

•LTC4214-2：在发生故障之后执行自动重试操作

•采用10引脚MSOP封装

应用

•热板插入

•电子断路器

•负电源控制

•中心办公室切换

•高可用性服务器

•磁盘阵列

•光网络/交换

•ECL

如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。
