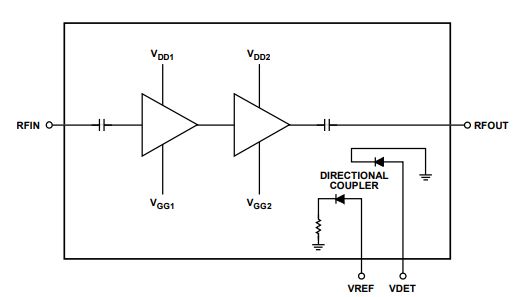

ADPA1105 是一款氮化镓（GaN）功率放大器，可输出 46 dBm（40 W）的脉冲功率。该器件由两个级联增益级组成，其简化架构如图基本框图所示。
ADPA1105 的射频输入（RFIN）和射频输出（RFOUT）端口均为单端结构，并带有直流隔离。这些端口在 0.9 GHz 至 1.6 GHz 的工作频率范围内，标称阻抗为 50 Ω。因此，ADPA1105 可直接插入 50 Ω 系统，无需外部阻抗匹配元件或交流耦合电容。
施加在 VoDi 和 Vopz 引脚上的脉冲偏置电压分别用于偏置第一和第二增益级的漏极（必须使用单一的公共电源电压）。施加在 VGGi 和 VGcz 引脚上的负直流电压分别用于偏置第一和第二增益级的栅极，以控制每级的漏极电流（必须使用单一的公共栅极电压）。
推荐的直流偏置条件下，在输入功率为 19 dBm 时，ADPA1105 在 1.5 GHz 下的典型脉冲射频输出功率为 46 dBm，功率附加效率（PAE）为 60%。
部分射频输出信号通过定向耦合器耦合至一个二极管，用于检测射频输出功率。当该二极管被直流偏置时，它会对射频功率进行整流，并将射频功率以直流电压的形式输出到 VDET 引脚，供测量使用。一个对称的二极管电路（未耦合至射频输出）在 VREF 引脚输出一个直流电压，用作温度补偿的参考。通过计算 VREF 与 VDET 之间的差值，可获得一个与射频输出功率成比例、且具有温度补偿特性的信号。
