LT3970可调频率单片降压开关稳压器的简述分析

2025/11/26 9:53:25
浏览次数: 3

LT3970是一款可调频率单片降压开关稳压器，可接受高达40V的输入电压范围，并且仅消耗2.5μA的静态电流。裸片上包含一个高效开关、环流二极管、升压二极管以及必要的振荡器、控制和逻辑电路。在典型应用中，低纹波突发模式可在低输出电流时保持高效率，同时使输出纹波保持在5mV以下。使用电流模式拓朴以实现快速瞬态响应和良好的环路稳定性。环流二极管限流值可提供针对短路输出和过压条件的保护。提供具有准确阈值的使能引脚，可产生0.7μA的低关断电流。当VOUT达到已编程输出电压的90% 时，将会指示电源正常标记。LT3970采用小型10引脚MSOP和3mm × 2mm DFN封装。

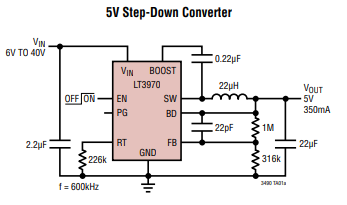

LT3970可调频率单片降压开关稳压器的简述分析

特征

低纹波突发模式®操作

12VIN至3.3VOUT时的2.5µA IQ

输出纹波<5mVP-P

宽输入电压范围：4.2V至40V工作电压

可调开关频率：200kHz至2.2MHz

集成升压和捕获二极管

350mA输出电流

固定输出电压：3.3V、3.42V、5V，12VIN时IQ为1.8µA

精确的1V启用引脚阈值

低关断电流：IQ=0.7µA

内部检测限值捕获二极管电流

电源良好标记

输出电压：1.21V至25V

内部补偿

小型10针MSOP和（3mm×2mm）DFN封装

AEC-Q100符合汽车应用标准

应用

汽车电池法规

便携式产品电源

工业用品
