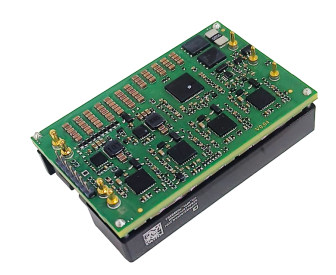

ADPM12160非隔离式四分之一砖型直流 - 直流电源模块

2025/11/26 10:41:16

浏览次数: 5

ADPM12160 是一款高功率四分之一砖型 DC-DC 转换器，在半负载下可提供高达 98% 的效率。是一款非隔离式转换器，可提供 12V 全稳压输出，持续功率为 1600W，在短时间内峰值功率可达 2400W。

特征

电气

40V 至 60V 输入电压范围

12V 全稳压输出电压

热设计功率高达 1600W

峰值功率高达 2400 瓦

半负荷下峰值效率高达 98%。

全面保护：OTP、输入欠压锁定 (UVLO) 和过压锁定 (OVLO)、输入过流保护 (OCP)、输出过压保护 (OVP)、输出过流保护 (OCP) 和短路保护 (SCP)。

无最低负载要求

耦合电感器实现快速负载瞬态响应

远程开/关（REM）可选逻辑

PMBus™ 配置

事件数据记录仪（黑匣子）

并联运行与主动电流共享

非隔离

机械的

行业标准四分之一砖尺寸：58.4 毫米 × 36.8 毫米 × 15.1 毫米（2.30 英寸 × 1.45 英寸 × 0.59 英寸）

可选引脚长度：2.79 毫米、3.70 毫米或 4.32 毫米

安全与认证

IEC/UL/EN/CSA 62368-1

符合欧盟 RoHS 指令 2011/65/EU 和(EU)2015/863

通过 ISO 9001、TL 9000、ISO 14001、ISO 45001 认证的制造工厂

应用

分布式电源架构

无线网络

接入和光网络设备

企业网络

最新一代集成电路（DSP、FPGA 和 ASIC）及微处理器驱动的应用

如有型号采购及选型需求，可直接联系兆亿微波电子元器件采购商城。
