LT1939 采用电流模式控制来调节输出，这简化了环路补偿。特别地，LT1939 的稳定并不依赖输出电容的 ESR，因此你可以自由选择陶瓷电容，以实现低输出纹波和小尺寸电路。频率补偿由连接在 Vc 引脚上的元件完成。通常，一只电容与一只电阻串联到地，共同决定环路增益；另外还会并联一只容量较小的电容，该电容不属于环路补偿，仅用于滤除开关频率处的噪声。
环路补偿决定了系统的稳定性和瞬态性能。补偿网络的设计略显复杂，最佳取值取决于具体应用，尤其是输出电容的类型。一种实用的方法是：先在本数据手册中找一款与你应用相近的参考电路，以此为起点微调补偿网络以优化性能；随后必须在所有工作条件（负载电流、输入电压、温度）下检验稳定性。

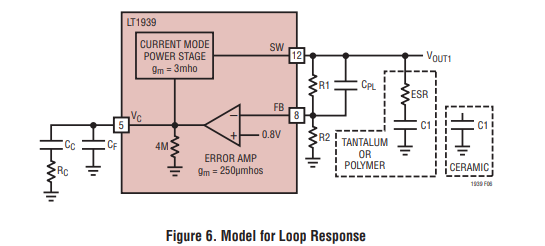

图 6 给出了 LT1939 控制环路的等效电路。误差放大器为具有有限输出阻抗的跨导放大器；功率级（调制器、功率开关和电感）被建模为一只跨导放大器，其输出电流与 Vc 引脚电压成正比。注意：输出电容对该电流进行积分，而 Vc 引脚电容 Cc 则对误差放大器的输出电流进行积分，于是在环路中形成两个极点。大多数情况下需要引入一个零点，该零点可来自输出电容的 ESR，也可来自与 Cc 串联的电阻。只要电感值不是太高，且环路穿越频率远低于开关频率，这一简单模型便足够准确。在反馈分压器两端并联一只相位超前电容 CpL，可进一步改善瞬态响应。
