ADM2484E隔离数据收发器的应用信息分析

2025/12/2 11:54:45
浏览次数: 1

应用信息

隔离电源电路

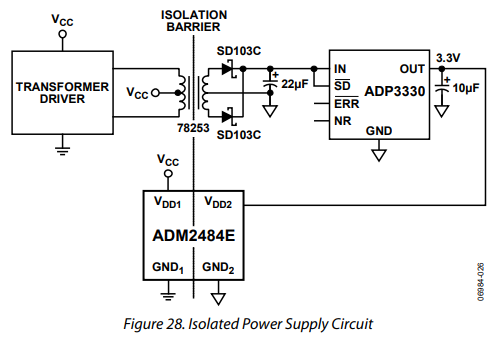

ADM2484E 需要在 VDD2 与 GND2 引脚之间提供一路 3.3 V、最大约 75 mA 的隔离电源（具体电流取决于数据速率和终端电阻）。可采用“变压器驱动 + 中心抽头变压器 + LDO”的方案产生隔离 5 V，如图 28 所示。中心抽头变压器实现对 5 V 电源的电气隔离。变压器初级由一对互为 180° 反相的方波激励；次级通过两只肖特基二极管和一个平滑电容完成整流。ADP3330 线性稳压器为 ADM2484E 总线侧电路（VDD2）提供稳定的 3.3 V 电源。

ADM2484E隔离数据收发器的应用信息分析

PCB 布线

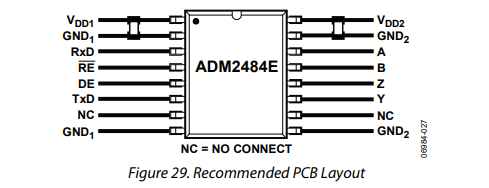

ADM2484E 隔离式 RS-485 收发器的逻辑接口无需外部电路。必须在输入/输出电源引脚处进行旁路（见图 29）。

建议在 VDD1（引脚 1–2）和 VDD2（引脚 15–16）之间各放一只 0.01 µF–0.1 µF 陶瓷电容；

电容两端到芯片电源引脚的总引线长度 ≤ 20 mm；

若封装两侧的 GND 引脚未在封装下方就近互连，则再增加引脚 1–8 和引脚 9–16 之间的旁路电容。

ADM2484E隔离数据收发器的应用信息分析

在高共模瞬态的应用中，应最大限度减小跨越隔离栅的板级耦合；若仍有耦合，应让其同等影响同一侧的所有引脚，否则引脚间可能出现超过绝对最大额定值的电压差，导致闩锁或永久损坏。

如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。
