AD7845四象限乘法数模转换器的简述及特征应用

2025/12/3 11:05:55

浏览次数: 0

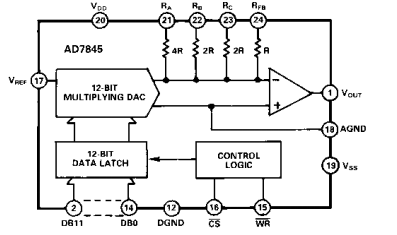

AD7845是业界首款内置片内放大器的四象限乘法数模转换器。它采用LC2MOS工艺制造，可以在同一芯片上集成精密线性元件与数字电路。

12路数据输入可驱动由标准CS与WR信号控制的锁存器，从而与微处理器实现轻松接口。独立工作时，CS与WR输入可以接地，使所有锁存器能够透明操作。所有数字输入均为TTL和5 V CMOS兼容。

输出放大器可以向2 kΩ负载提供±10 V电压。它采用内部补偿，而且在晶圆水平上进行激光调整，因此其输入失调电压较低。正常工作时，RFB连至VOUT，但用户也可以选择RA、 RB 或RC来调整输出电压范围。

特征

带输出放大器的12位CMOS MDAC

四象限乘法

保证单调（TMIN至TMAX）

节省空间的0.3英寸DIP和24或28端子表面安装封装

用于增益范围等的片上电阻应用。低功耗LC2 MOS

应用

自动测试设备

数字衰减器

可编程电源

可编程增益放大器

数字转4-20mA转换器

如有型号采购及选型需求，可直接联系兆亿微波电子元器件商城。

上一篇：LT8316 高压电流模式开关控制器的操作原理分析下一篇：AD829低噪声视频运算放大器的工作原理分析

在线留言询价

品牌

型号

数量

联系人

联系电话

邮箱

备注

在线咨询

推荐阅读

亚德诺 LT3950 DC/DC 转换器PCB 布局指南与要点

点击次数: 2

2025-12-19

印制电路板（PCB）布局对所有电源应用的性能影响巨大。IC 与外部世界之间能否实现良好的电气与热连接，往往决定整个系统的成败。务必认真对待、细致规划任何应用板的布局。裸露地焊盘封装底部的裸露地焊盘是 IC 唯一的地回路，若未与地平面形成高质量焊点，芯片将无法正常工作。RT 引脚、补偿网络、PWM 或 CTRL 分压器等模拟地，应单独（Kelvin）连接到该裸露焊盘。输入/输出电容及 LED 负载需另设“功率地”。如有可能，给 INTVCC 的旁路电容再单独设一地。地平面与热管理必须至少放置一层完整地平面，且不能被其他走线割裂，应呈连续、宽大的铜面。若器件通过过孔接地，尽量采用塞孔（filled via）。在裸露焊盘区域尽可能多地放置过孔，将其与地平面相连；具体数量以 PCB 厂工艺上限为准，切勿简单复制他人版图。功率路径除焊好裸露焊盘外，其余功率回路也需宽敞、低阻抗：Vin 与负载走线尽量宽、短。电流检测电阻尽量靠近 IC，ISP、ISN 两条 Sense 线必须并行走线，不允许分岔，以减小差模干扰。SW 节点铜面积最小化：输出电容与外部续流二极管紧靠 IC 放置，缩短“热环路”（hot loop）。若使用外部 PMOS 做负载断开，漏源极用宽铜，但栅极驱动线必须细而短，且功率路径上尽量避免过孔；若无法避免，应并行放置 10 个以上。EMI 抑制尽管 LT3950 内部已做 EMI 优化，但布局仍至关重要：减小 SW 节点面积可降低开关看到的寄生电容，从而削减电流尖峰。若“热环路”面积过大，EMI 性能将显著恶化；务必将输出电容与续流二极管紧贴 IC 的 SW 引脚放置。更多热环路设计细节请参考 ADI 应用笔记 AN136 与 AN139。如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。
ADI(亚德诺)推荐型号LT3950的简单介绍

点击次数: 1

2025-12-19

LT3950 是一款多拓扑 DC/DC 转换器，专门设计用于驱动高电流 LED。它包含 1.5A、60V DMOS 开关，并支持外部 PWM 调光 PMOS。LT3950 具有用于调光的内部 PWM 发生器，该发生器将模拟控制信号映射到用于定义 PWM 调光占空比的指数坐标系。使用指数坐标系定义占空比，可在大 LED 电流范围内保持调光分辨率。除了作为恒定电流源之外，LT3950 还提供输出电压调节。如果发生开路 LED 事件，可以用来防止损坏部件。可编程开关频率为提高效率或减小组件尺寸提供了设计灵活性。启用扩频频率调制，可降低 EMI。通过使用外部时钟驱动 SYNC/SPRD 引脚，也可以轻松地使开关频率同步。LED 电流可通过单个外部检测电阻进行编程，并可通过 CTRL 引脚上的模拟信号，将其从零调整至满量程。具备的特征• 可在升压、SEPIC、降压以及升降压模式下工作• 128:1 内部指数刻度 PWM 调光• 宽输入电压范围 (3V 至 60V)• 1.5A、60V 内部开关• 20000:1 100Hz 外部 PWM 调光• ±2% LED 电流和输出电压调节• 用于 PWM 调光的 PMOS 开关驱动器• LED 短路/断路保护和指示应用• 显示器背光照明• 汽车和航空电子设备照明如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。
LT8356-1 DC/DC控制器的脉冲宽度调制（PWM）调光

点击次数: 1

2025-12-19

脉冲宽度调制（PWM）调光PWM 可实现 LED 负载的高动态范围调光。采用 PWM 调光时，用一组占空比与目标 LED 电流成比例的脉冲序列来控制负载。在“ON”期间，芯片正常工作；在“OFF”期间，芯片停止开关。停止开关时，补偿节点呈高阻态，以最小化补偿电容电压的变化，从而缩短下一个“ON”到来时的瞬态建立时间。此外，LT8356-1 还提供可选的负载断开功能。断开负载可显著加快关断速度，因为输出电容不再向负载续流；重新“ON”时瞬态建立也更短，输出电容状态受负载影响更小。若要使用外部负载断开，可把一颗 PMOS 与负载串联：PMOS 源极接 ISN 节点，漏极接 LED 负载，栅极接 PWMTG 引脚。PWMTG 电压将在 VISP 与 VISP–8.5 V（典型值）之间切换，以关断或导通该 PMOS。该配置适用于所有支持的功率级拓扑。PWM 引脚支持两种调光模式：外部 PWM：由微处理器等外部器件产生数字信号驱动 PWM 引脚。信号为高时芯片运行，为低时芯片停机，若用了外部 PMOS 则同时断开负载。PWM 接 INTVCC 或 VREF 可进入连续运行；接地则保持空闲。外部 PWM 可支持 500 ns 的“ON”脉宽，在 100 Hz 下实现 20 000:1 的动态范围。为让 1 µs、0.5 A 的窄脉冲仍能快速开启并保证精度，需优化走线，尽量缩短到 LED 的电缆以减小寄生电感。注意：LT8356-1 虽支持亚微秒级“ON”时间，但不支持 0.3 µs 的极短“OFF”时间，因此应避免 CTRL、IADJ 及 PWM 引脚上出现负向毛刺。内部 PWM：PWM 引脚上的模拟电压决定 PWMTG 信号的占空比。内部 PWM 调光电压范围为 0.5 V–1.5 V。内部发生器把该电压转换成 7 位数字量，ADC 采用线性刻度，每码约 7.8 ...
LT8356-1 DC/DC控制器的简述及特征应用分析

点击次数: 1

2025-12-19

LT8356-1是一款DC/DC控制器，专为驱动大电流LED而设计。固定频率、电流模式架构可在宽电源和输出电压范围内稳定工作。电压反馈引脚充当多个LED保护功能的输入，使得转换器可以作为恒压源运行。LT8356-1可以实现升压、升压至电池、降压模式、SEPIC和反激式LED驱动器。LT8356-1在负载的高端或低端检测输出电流。CTRL和IADJ输入的乘积提供了输出电流的模拟编程。PWM输入和PWMTG高端PMOS驱动器提供基于时间的精确LED调光能力。由外部数字信号驱动时，PWM输入在100Hz时提供高达20000:1的LED调光比。由恒定电压驱动时，PWM输入从128个内部生成的精确指数间隔的调光比中选择一个，范围从0.78% 到100%。具备的特征• 128:1 内部指数 PWM 调光• 两引脚乘法模拟调光• 内部展频 (SSFM)• 20000:1 100Hz 外部 PWM 调光• 轨至轨 LED 电流检测：0V 至 120V• ±2% LED 电流调节• ±2% 输出电压调节• LED 短路/断路保护和指示• 宽输入电压范围 (5V 至 100V)应用• 高电压LED应用• 汽车前照灯/行车灯• 精确限流稳压器如有型号采购及选型需求，可直接联系兆亿微波电子元器件商城。
MAX25503一款4 x 24通道模块化矩阵驱动器

点击次数: 1

2025-12-19

MAX25503是一款4 x 24通道模块化矩阵驱动器。集成电流输出每个可以吸收高达65mA的LED电流。源极驱动引脚在多路复用的基础上向矩阵的列提供电流。设备电源来自外部3.3V或5V电源，而LED电流吸收器输出可以在高达14V的电压下工作。提供反馈输出引脚（FB）来控制外部DC-DC转换器，从而可以优化电压余量并降低整体系统功耗。由于其使用SPI接口的可编程性，该设备非常灵活。可编程参数包括LED电流、单个PWM设置和多路复用比。高速接口最多可控制16台设备。MAX25503提供TQFN和TSSOP封装，工作温度范围为-40°C至+125°C。具备特征•灵活的配置•可编程多路复用比在4:1和1:1之间•集成列驱动器•可编程抖动，提高分辨率•可选的单个可编程延迟•每个输出上可选的伪随机扩频•24排司机•峰值输出电流高达65mA•用于最大调光比的非常窄的最小电流脉冲•可选消除重影常见的应用•中央信息显示器•仪表盘•室内照明•车外后照明
