LT6654小型精准电压基准系列旁路和负载电容器
LT6654 电压基准的输入端应使用 0.1 μF 或更大的旁路电容;不过,如果附近其他器件已有足够的旁路,也可省略。在高电压应用(Vin > 30 V)中,输出对地短路可能在输入端产生瞬态过压,超过最大额定值。为防止这种极端情况,建议在输入端加一组 RC 线滤波器,时间常数约 10 μs(例如 10 Ω 串联 1 μF)。

芯片输出端也必须接电容以保证稳定。多数应用的最佳值为 1 μF,更大容值亦可,但会影响输出达到终值的启动与稳定时间。

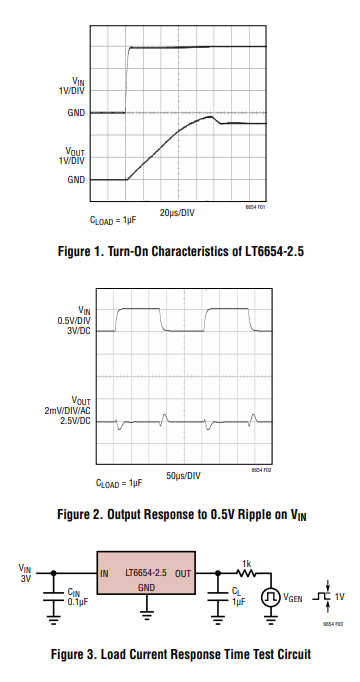

图 1 给出 LT6654-2.5 在 0.1 μF 输入旁路、1 μF 负载电容时的启动波形;图 2 为相同条件下,Vin 发生 0.5 V 阶跃时的输出瞬态响应。

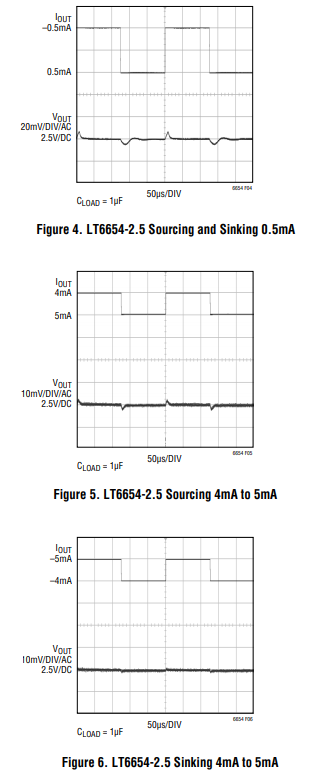

图 3 测试电路用于在不同负载电流下测量稳定性。当 RL = 1 kΩ 时,1 V 阶跃对应 1 mA 电流阶跃。图 4 显示 ±0.5 mA 负载跳变响应;图 5 为 4 mA→5 mA 源电流跳变;图 6 为 4 mA→5 mA 吸电流跳变。
