AD7819 的并行端口支持与多种微控制器连接。本节说明如何将其与几种常见 MCU 的并行接口协议对接。
AD7819 ↔ 8051

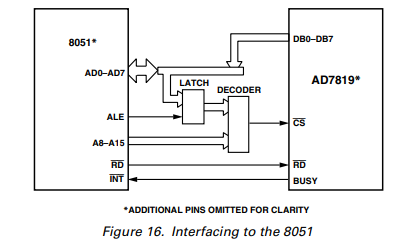

图 16 给出 AD7819 与 8051 的并行连接。转换开始时，AD7819 的 BUSY 信号向 8051 发出中断请求。
8051 的 P0 口用作低 8 位地址/数据总线（双向）。
ALE 信号锁存低字节地址；高字节地址由 P2 口提供，且在访问期间保持稳定，无需像 P0 那样来回切换方向。
（图 16 中省略了部分引脚，仅保留 DB0–DB7、ALE、RD、INT、BUSY 及地址译码相关信号。）
AD7819 ↔ PIC16C6x/7x
图 17 给出 AD7819 与 PIC16C64/65/74 的并行连接。
同样用 BUSY 作为中断请求。
只有 PIC16C64/65/74 带“并行从端口（PSP）”。
将 TRISE 寄存器的 PSPMODE 置 1 后，PORTD 变为 8 位 PSP：
– RE0 自动成为 RD 输出
– RE2 自动成为 CS 输出
对应的数据方向位须清 0（设为输出）。
AD7819 ↔ ADSP-21xx

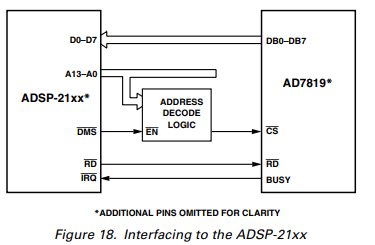

图 18 给出 AD7819 与 ADSP-21xx 系列 DSP 的并行连接。
BUSY 仍作为转换开始的中断请求，接到 DSP 的 IRQ 引脚。
DSP 的地址总线 A13–A0 经地址译码与 DMS 信号共同产生片选 CS。
数据总线 D7–D0 直接与 AD7819 的 DB7–DB0 相连。
（图 18 中同样省略了无关引脚，仅保留数据、地址、CS、RD 及中断信号。）
