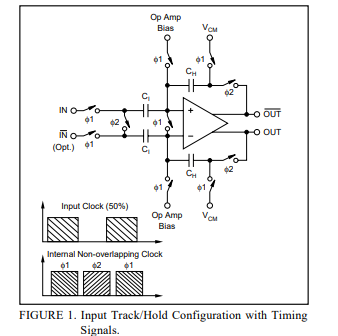

ADS930 是一款采用流水线架构的高速采样模数转换器（ADC）。其全差分拓扑结构和数字误差校正技术确保了 8 位分辨率。图1展示了其采样/保持（Track/Hold）电路。开关由一个内部时钟控制，该时钟生成两个非重叠的相位信号 Φ1 和 Φ2。在采样时刻，输入信号被采样到输入电容的底板上。在接下来的时钟相位 Φ2 中，输入电容的底板被连接在一起，反馈电容被切换到运算放大器的输出端。此时，电荷在 Ct 和 Ch 之间重新分配，完成一个采样/保持周期。差分输出是一个在采样时刻对模拟输入信号的直流保持值。在正常工作模式下，互补输入端连接到共模电压。在这种情况下，采样/保持电路将单端输入信号转换为全差分信号，供量化器使用。因此，输入信号被放大两倍，从而提升了信噪比性能。该阶段还定义了小信号和满功率带宽、以及宽带噪声等其他参数。
ADS930 的流水线量化器架构包含 7 个级，每一级都包含一个 2 位量化器和一个 2 位数模转换器（DAC），如图2所示。每个 2 位量化器级在子时钟（与外部输入时钟频率相同）的边沿进行转换。每个量化器的输出被送入各自的延迟线，以便与后续量化器级产生的数据在时间上对齐。这些对齐后的数据被送入数字误差校正电路，该电路可根据冗余位的信息对输出数据进行调整。该技术使 ADS930 具备出色的差分线性度，并保证在 8 位级别上无漏码。
ADS930 包含一个内部参考电路，为内部各级提供偏置电压。内置电阻分压器产生一个中点电压，并通过引脚26（“CM”）输出。该电压可用于将输入偏置到推荐的共模电压，或对输入驱动电路进行电平移位。ADS930 支持单端或差分输入配置。当工作在单端模式时，应将参考中点（引脚26）连接到反相输入端（引脚24）。
为了适应双极信号摆幅，ADS930 使用一个由内部参考产生的共模电压（Vcm）。由于 ADS930 内部采用对称的电阻分压器结构，Vcm 位于顶部和底部参考电压之间。可使用以下公式计算共模电压电平：
Vcm = (REFT + REFB) / 2
