现货库存/ XC7Z020-2CLG484I 赛灵思FPGA现场可编程逻辑器件

2025/12/4 13:53:16
浏览次数: 2

Zynq®-7000系列基于Xilinx SoC架构。这些产品在单个设备中集成了功能丰富的基于ARM®Cortex™-A9的双核或单核处理系统（PS）和28 nm Xilinx可编程逻辑（PL）。ARM Cortex-A9 CPU是PS的核心，还包括片上存储器、外部存储器接口和丰富的外围连接接口。

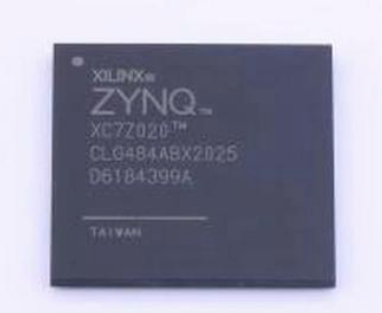

现货库存/ XC7Z020-2CLG484I 赛灵思FPGA现场可编程逻辑器件

XC7Z020-2CLG484I超详细的参数信息

安装风格:SMD/SMT

封装 / 箱体:WBCSBGA-484

核心:ARM Cortex A9

内核数量:2 Core

最大时钟频率:766 MHz

L1缓存指令存储器:2 x 32 kB

L1缓存数据存储器:2 x 32 kB

逻辑元件数量:85000 LE

自适应逻辑模块 - ALM:13300 ALM

嵌入式内存:4.9 Mbit

输入/输出端数量:200 I/O

最小工作温度:- 40 C

最大工作温度:+ 100 C

商标:AMD / Xilinx

逻辑数组块数量——LAB:6650 LAB

产品类型:SoC FPGA

系列:XC7Z020

单位重量:16.396 g

如有型号采购及选型需求，可直接联系兆亿微波电子元件商城。
