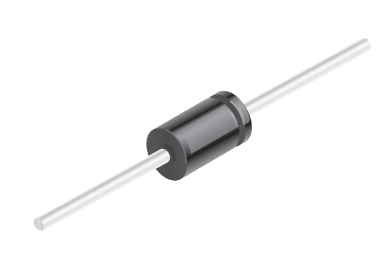

热销型号 1N5822RLG 肖特基二极管的基本信息

2025/12/4 14:09:24

浏览次数: 0

在大面积金属-硅功率二极管中采用肖特基势垒原理，采用的结构：铬势垒金属、外延结构、氧化层钝化及金属覆盖接触。非常适合用作低压高频逆变器中的整流器、续流二极管及极性保护二极管。

特点

• 极低的正向压降 VF

• 低功耗/高效率

• 低存储电荷，多子导电

• 默认塑料袋包装，每袋 500 只

• 可提供编带卷盘，每盘 1500 只，订货时在型号后加“RL”后缀

• 提供无铅（Pb-Free）封装版本*

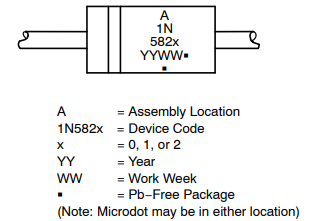

机械特性

• 封装：环氧模压

• 重量：约 1.1 克

• 表面：所有外表面耐腐蚀，引脚易于焊接

• 焊接引脚最高温度：260 °C，持续时间 ≤10 秒

• 极性：阴极由色带标示如有型号采购及选型需求，可直接联系兆亿微波电子元器件商城。
