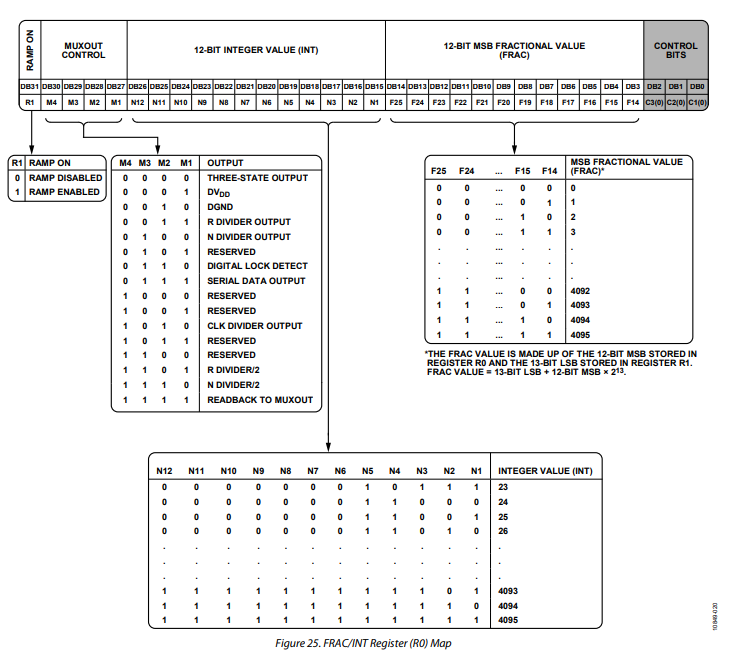

FRAC/INT 寄存器（RO）映射
当 DB[2:0] 设为 000 时，访问片内 FRAC/INT 寄存器（寄存器 RO，见图 25）。
Rampon
DB31 = 1 启用斜坡功能；DB31 = 0 关闭斜坡功能。
MUXout Control
片内多路复用器由 DB[30:27] 控制，真值表见图 25。
12 位整数值（INT）
DB[26:15] 设置 INT 值，该值是反馈分频系数的一部分。
12 位 MSB 小数值（FRAC）
DB[14:3] 与 LSB FRAC 寄存器（R1）中的 DB[27:15] 共同组成 25 位 FRAC 值，送入小数插值器。DB[14:3] 为 FRAC 的高 12 位（MSB），R1 中的 DB[27:15] 为低 13 位（LSB）。

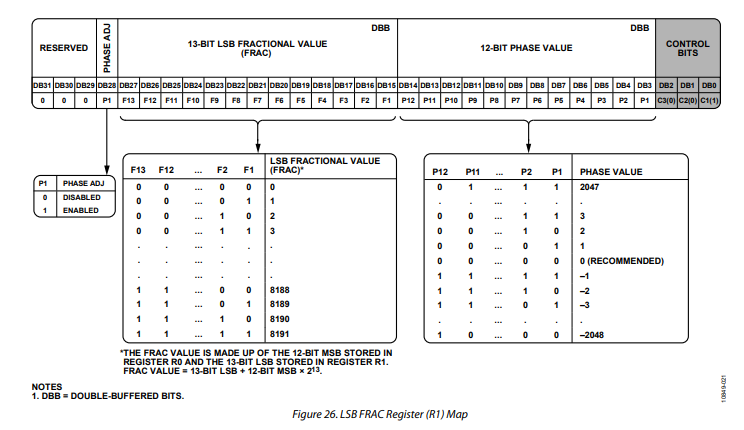

LSB FRAC 寄存器（R1）映射
当 DB[2:0] 设为 001 时，访问片内 LSB FRAC 寄存器（寄存器 R1，见图 26）。
保留位
所有保留位必须写 0，以保证正常工作。
相位调整使能
DB28 = 1 启用相位调整；DB28 = 0 关闭。
13 位 LSB 小数值（FRAC）
DB[27:15] 与 RO 寄存器中的 DB[14:3] 共同组成 25 位 FRAC 值。DB[27:15] 为 FRAC 的低 13 位（LSB），RO 中的 DB[14:3] 为高 12 位（MSB）。
12 位相位值
DB[14:3] 定义相位字，用于在 RF 输出端引入相对相移。写寄存器 RO 后生效。
相移量 = (相位值 × 360°) / 2¹²
示例：相位值 = 512 时，相移 = 45°。
